Топки ТЛПХ

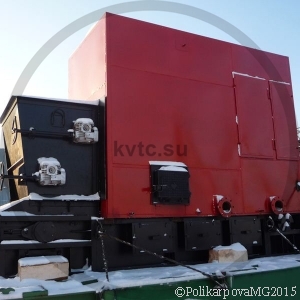

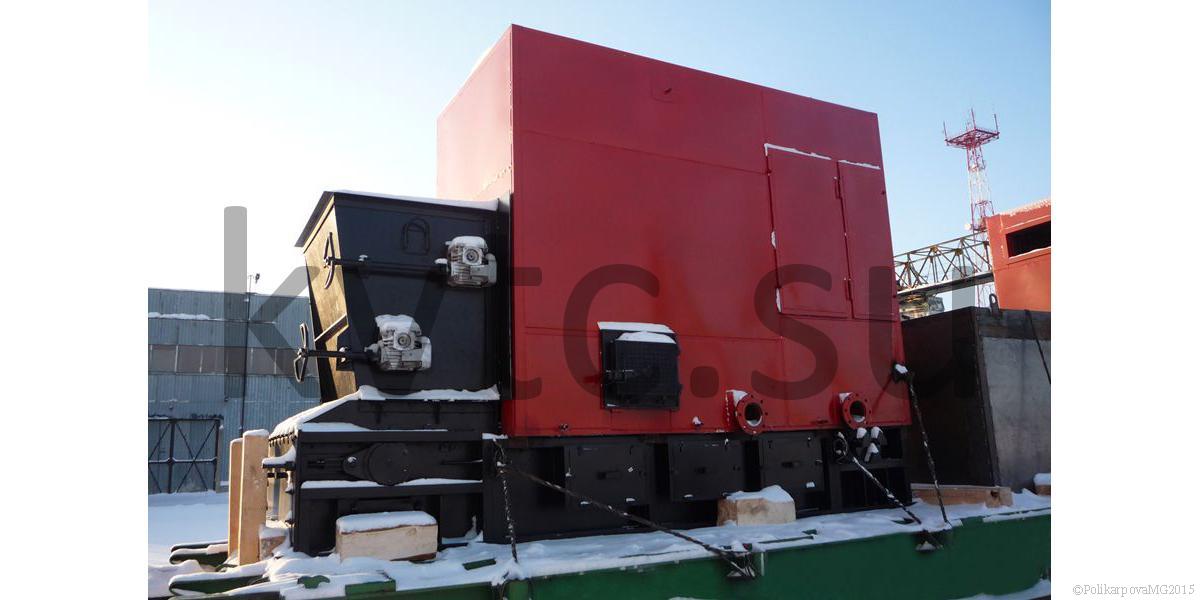

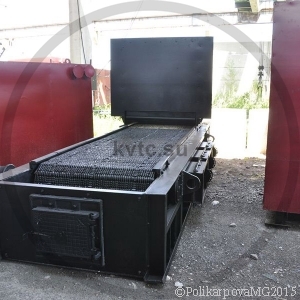

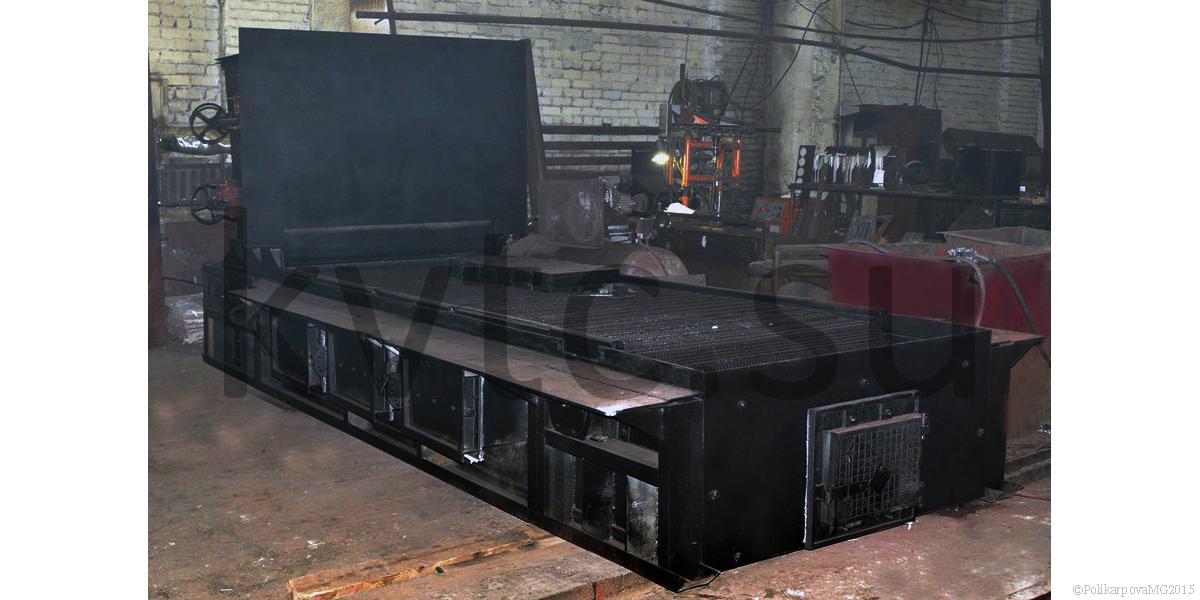

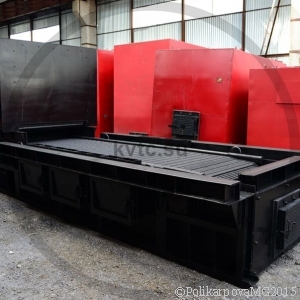

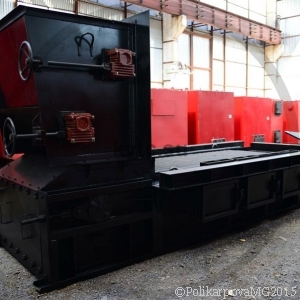

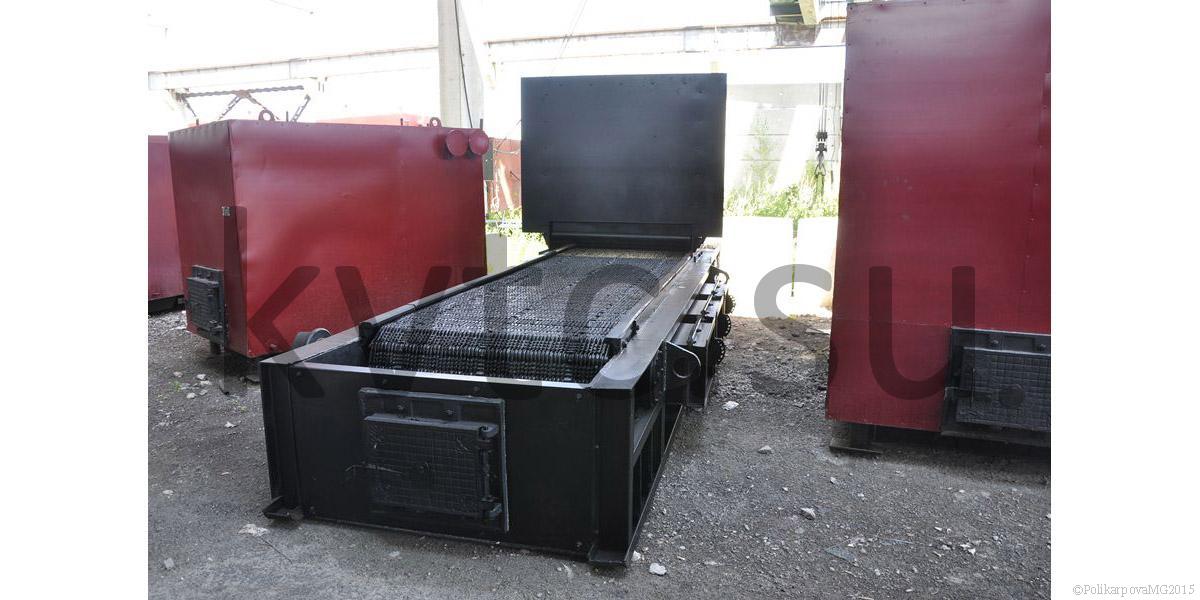

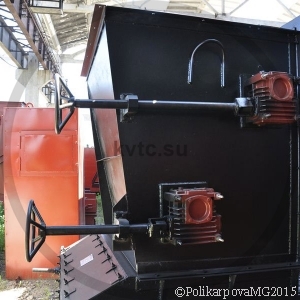

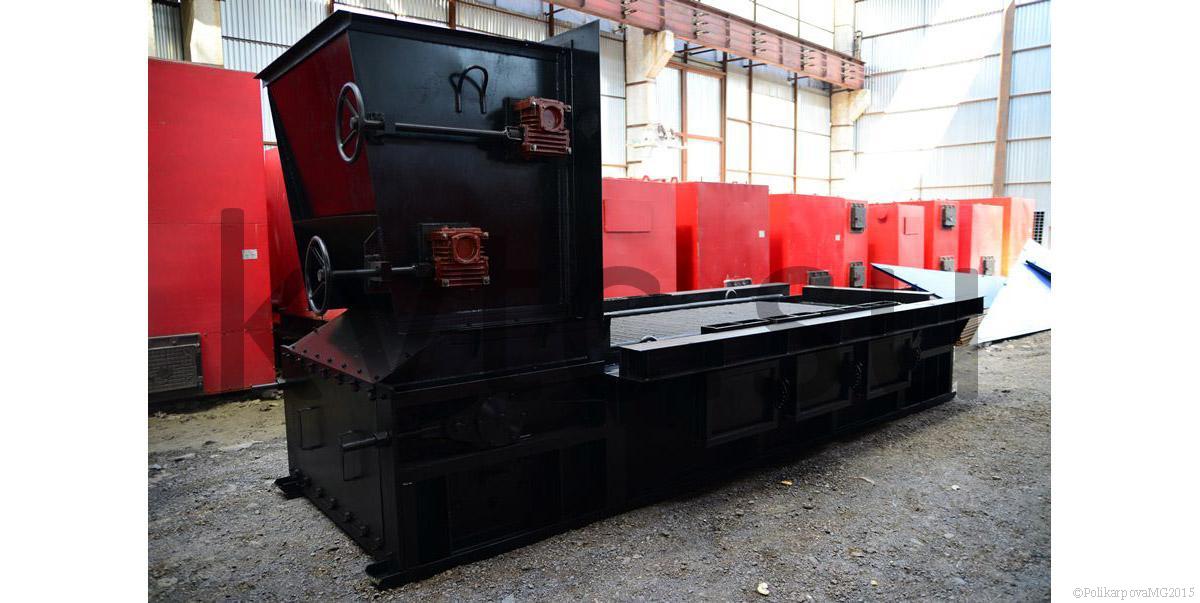

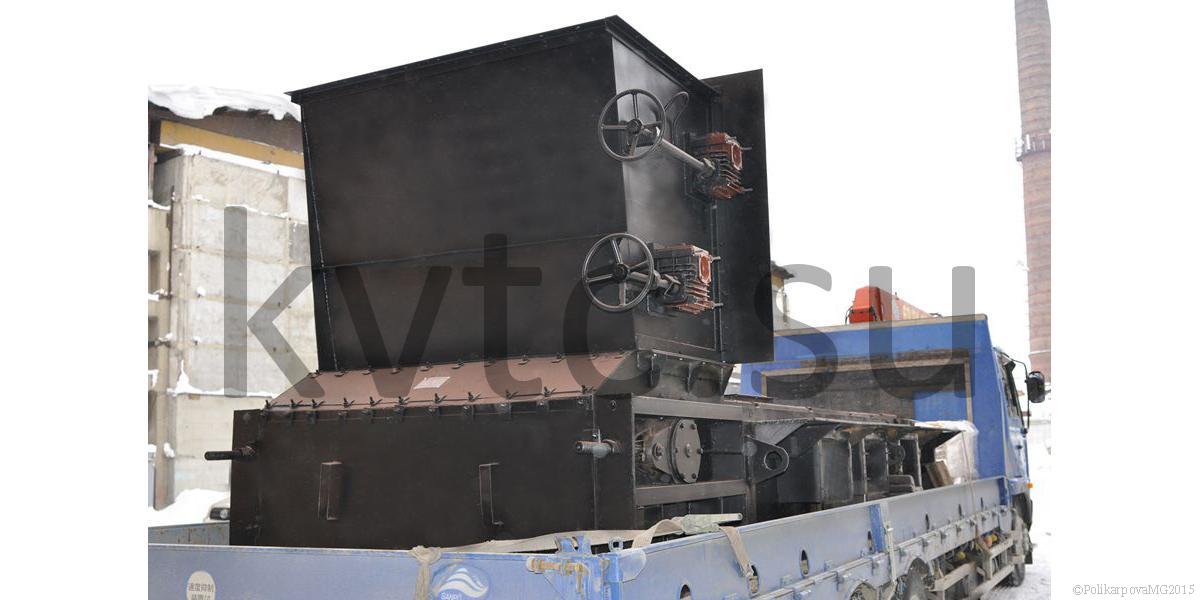

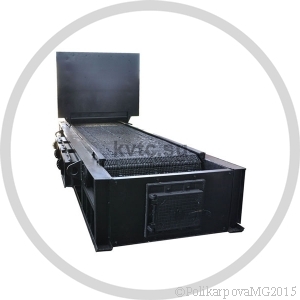

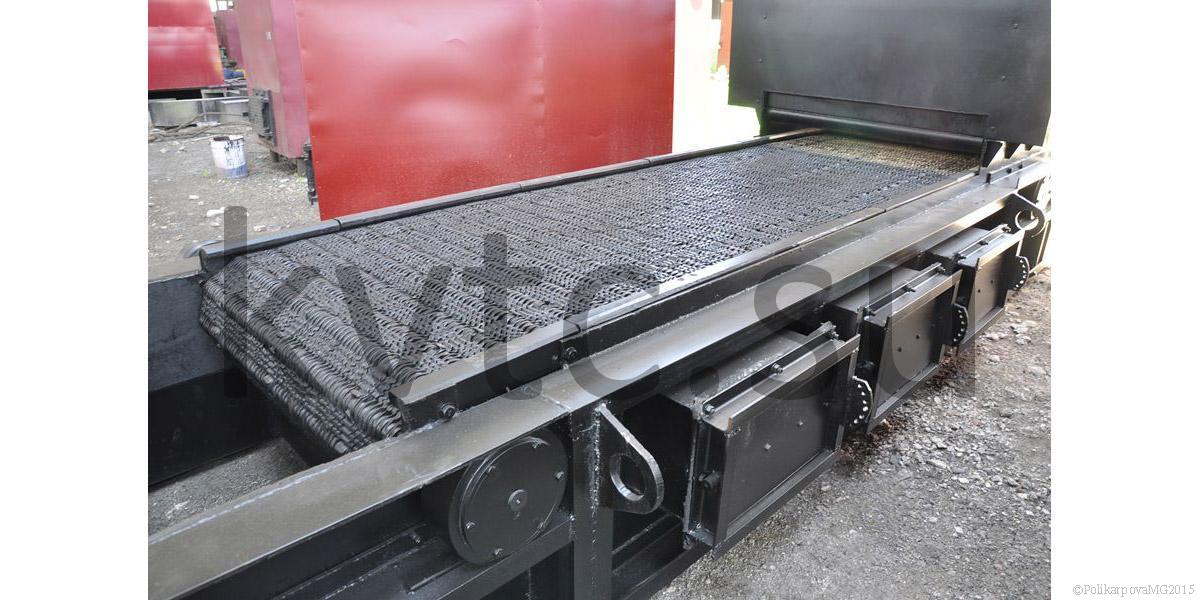

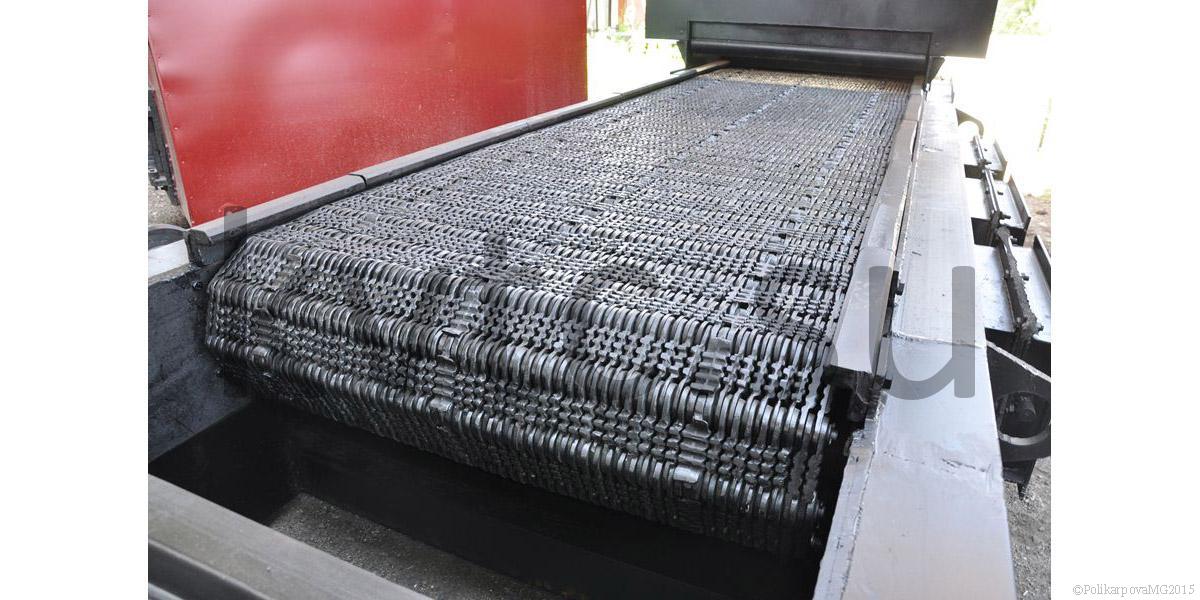

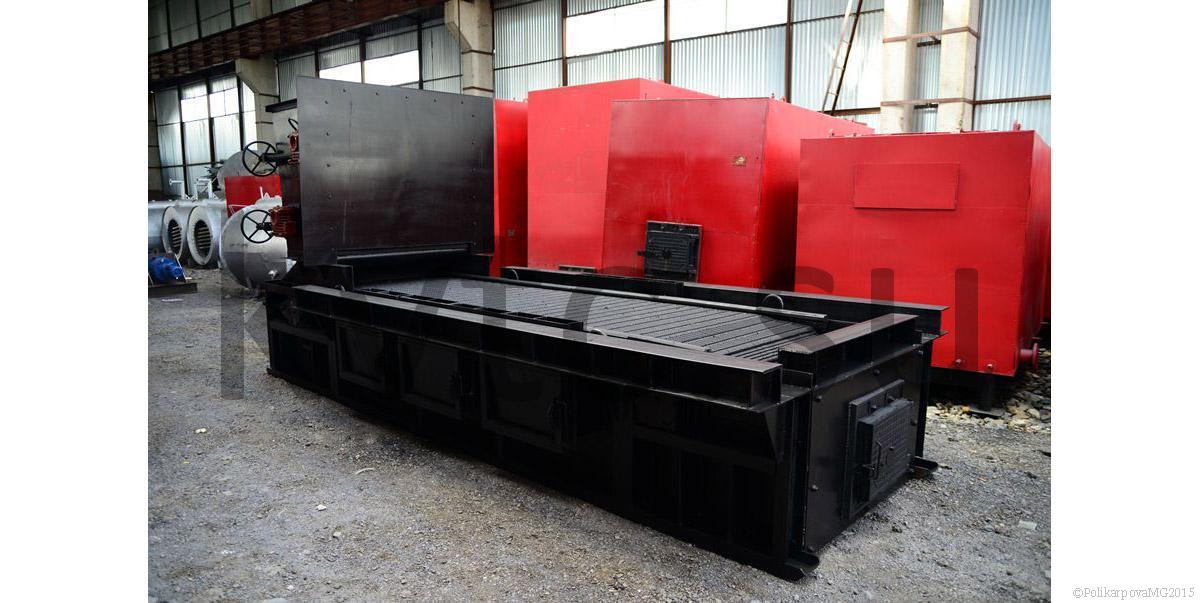

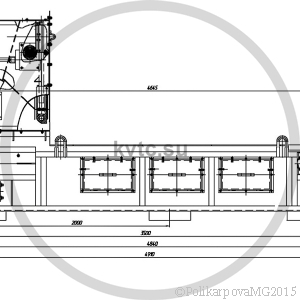

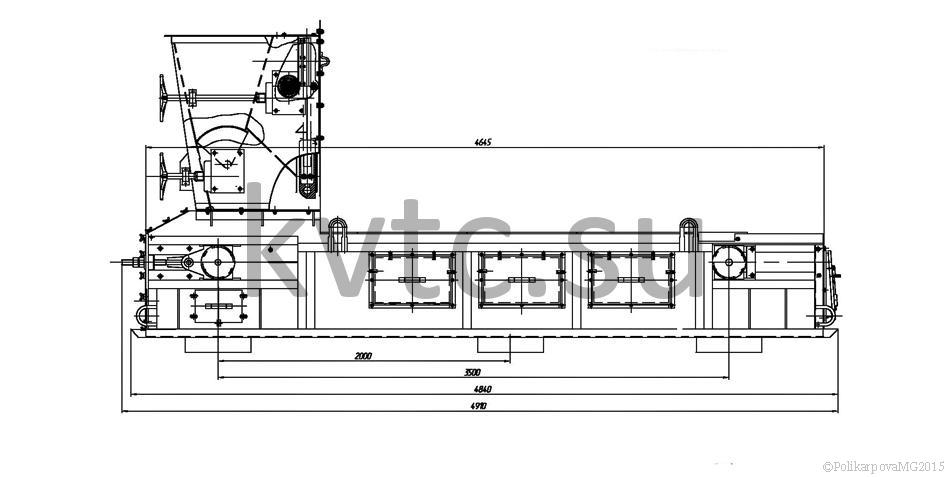

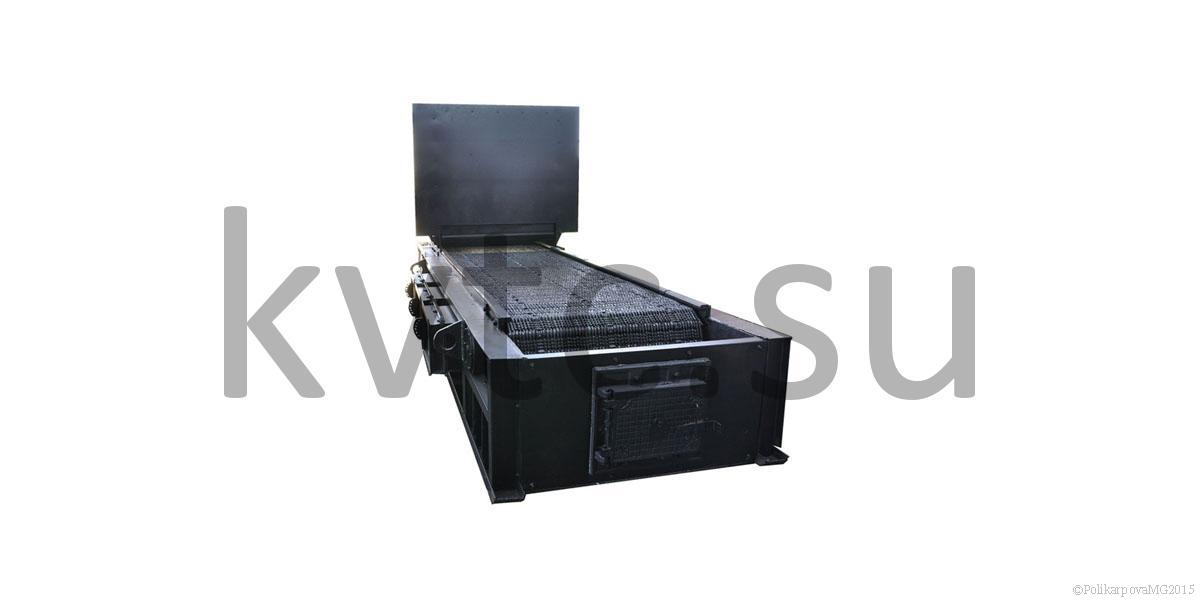

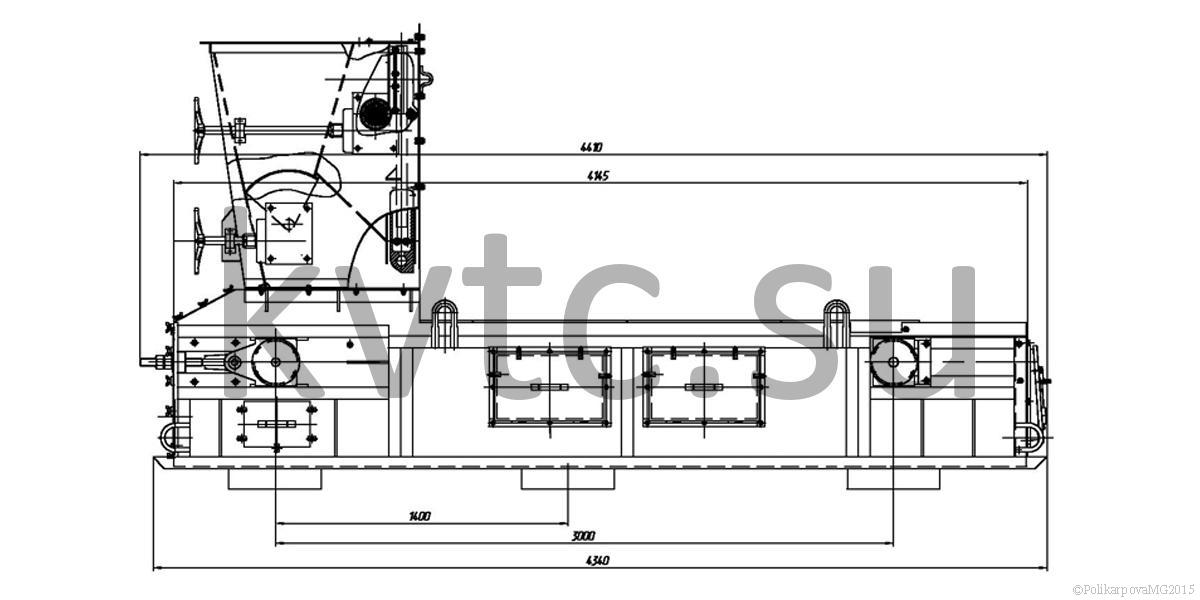

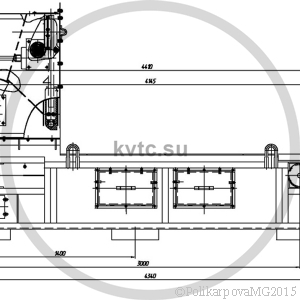

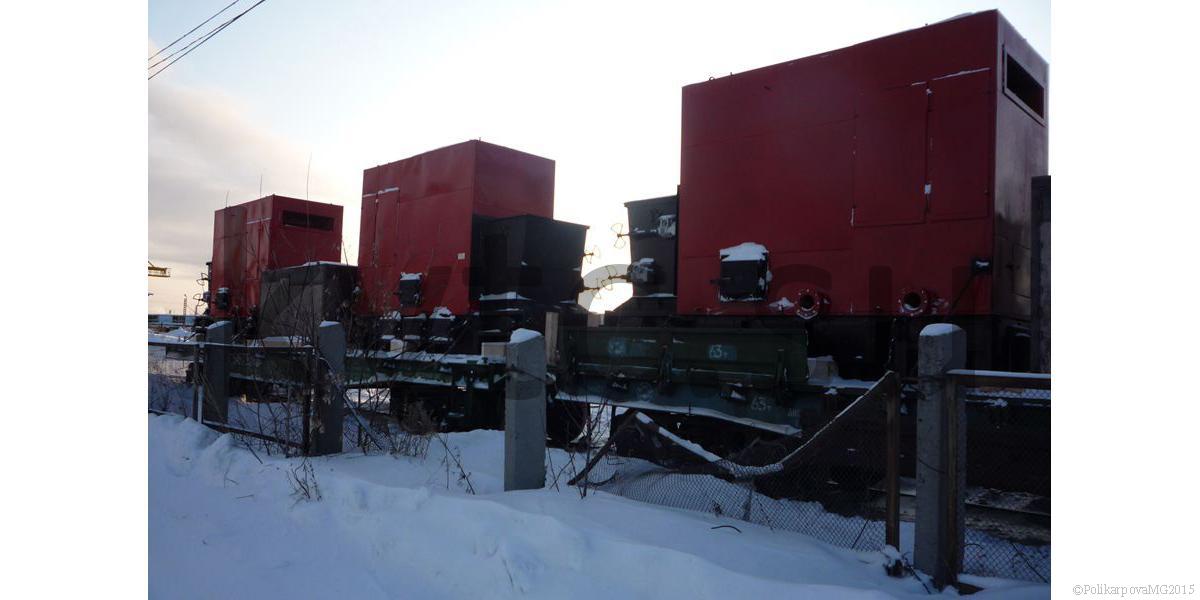

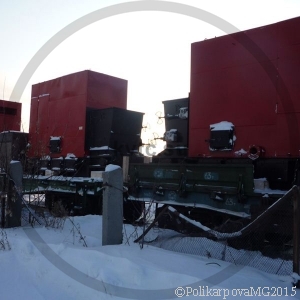

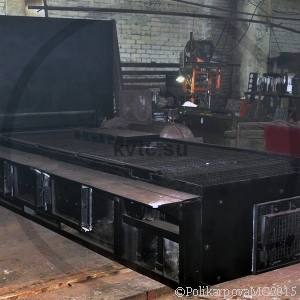

Топки механические с ленточной колосниковой решёткой прямого хода ТЛПХ предназначены для слоевого сжигания сортированных и рядовых антрацитов, каменных углей марки Г и Д с влажностью не более 12% и бурых углей с влажностью не более 20% и применяются в водогрейных и паровых котлах. Механическая топка ТЛПХ состоит из угольного ящика, рамы с приводом и ведущим и ведомым валами, передвигающими ленточное колосниковое полотно, состоящее из трех типов колосников: крайних, ведущих и ведомых. Топливо подается транспортером углеподачи, через угольный ящик самотеком поступает на решетку, где сжигается в слое 100-200 мм. Определенная толщина слоя топлива на колосниковой решетке поддерживается при помощи регулятора слоя в угольном ящике и производится вручную посредством маховиков через червячные передачи. Под решеткой организованы камеры, куда подается необходимый воздух для горения. Подача воздуха должна быть непрерывна (иначе происходит спекание слоя и пережог колосников) и регулируется величиной открывания воздушных шиберов. Воздух под колосниковую решетку и на вторичное дутье подается от одного вентилятора котла.

Удаление шлака с колосниковой решетки происходит за счет движения колосникового полотна, которое приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления.

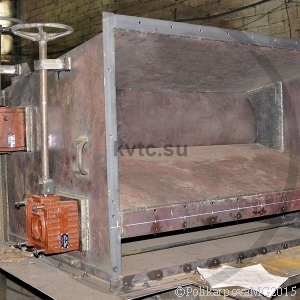

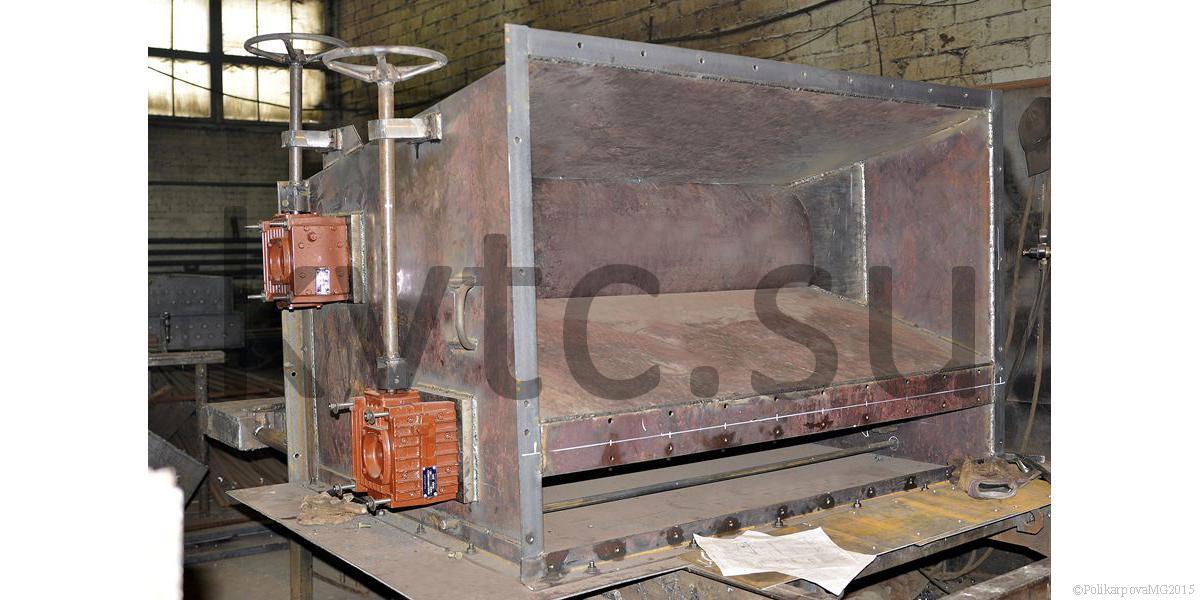

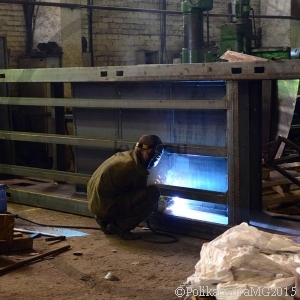

Рама топки состоит из двух щек, соединенных между собой поперечными балками. Рама устанавливается на башмаки и имеет свободное расширение в продольном и поперечном от привода направлениях. Опорный башмак рамы крепится к щеке болтами и подливается бетоном у фундамента. Для подъема топочного блока грузоподъемными средствами имеются грузовые скобы, которые срезаются после монтажа.

Технические характеристики топок ТЛПХ

Наименование параметра Топка ТЛПХ 1,1/4,25 Топка ТЛПХ 1,1/3,5 Топка ТЛПХ 1,1/3,0 Топка ТЛПХ 1,4/4,0 Топка ТЛПХ 1,87/3,0 Топка ТЛПХ 1,87/4,25 Топка ТЛПХ 1,87/5,6 Топка ТЛПХ 1,87/6,5
Диапозон изменения нагрузки, % 50...100
Теплонапряжение решетки рекомендуемое, МВт/м2 0,7...1,0 (1,2)
Потери тепла от химического недожега, %, не более 1,0
Потери тепла от механического недожега, % 10,0...13,5
Характеристика топлива:

- выход летучих, %, не менее - 20
- влажность, %. не более - 25
- зольность, %, не более - 25
- содержание мелочи (0-6 мм), %, не более - 40
- максимальный размер куска, мм - 40

Живое сечение решетки, % 5
Скорость движения полотна, м/ч 1,3....19,3
Ширина решетки, мм 1100 1400 1870
Расстояние между валами, мм 4250 3500 3000 4000 3000 4250 5600 6500
Активная площадь решетки, м2 3,9 3,1 2,7 4,6 4,6 6,6 8,7 10,1
Применение с котлами

КВм-2,5

КВм-1,86



КВм-3,0

КВм-4,0


Котлы мощностью 2,5 - 4,0 МВт
в том числе производства ОАО БИКЗ Гефест-2,5-95 ТЛПХ,
Гефест-1,8-95 ТЛПХ
Котлы мощностью более 4,0 МВт, промышленные печи

Принцип работы топок ТЛПХ

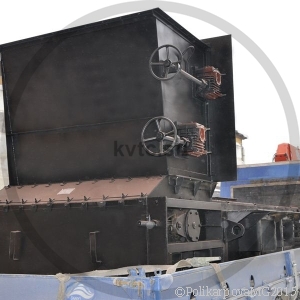

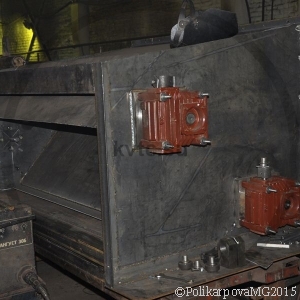

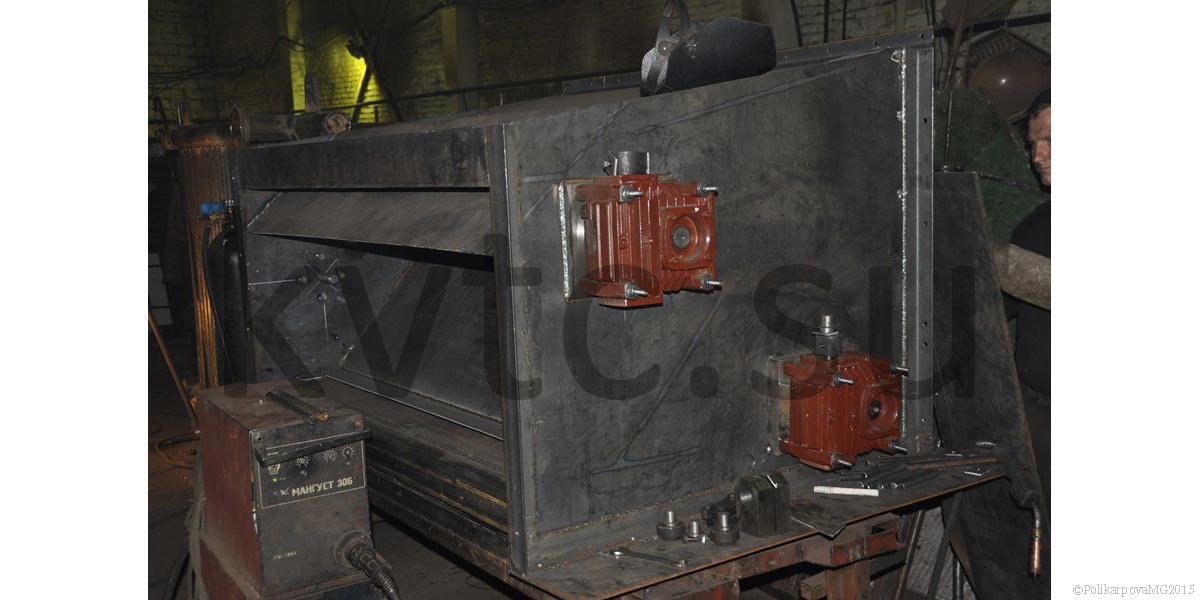

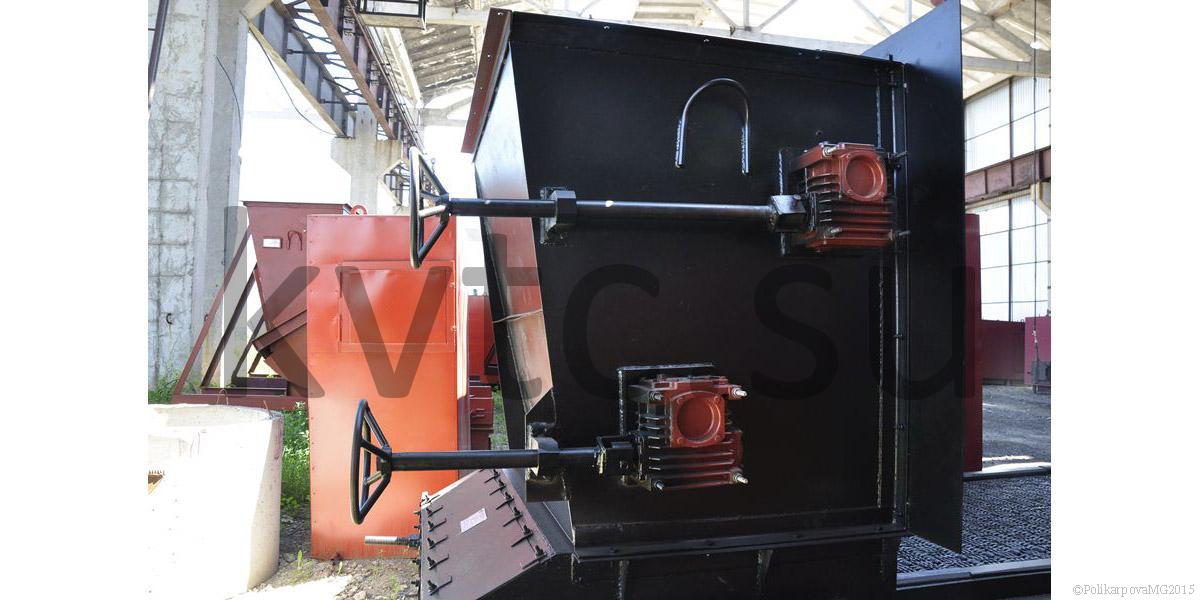

Топливо на механическую топку ТЛПХ подается транспортером углеподачи. Загрузка решетки топливом осуществляется самотеком через угольный ящик на колосниковую решетку. Топливо на колосниковом полотне сжигается в слое 100-200 мм, при поперечной схеме движения слоя топлива и потоков воздуха в верхнем зажигании. Определенная толщина слоя топлива на колосниковой решетке топки ТЛПХ поддерживается при помощи регулятора слоя в угольном ящике и производится вручную посредством маховиков через червячные передачи редукторов. Количество подаваемого в топку ТЛПХ угля регулируется путем изменения скорости движения колосникового полотна.

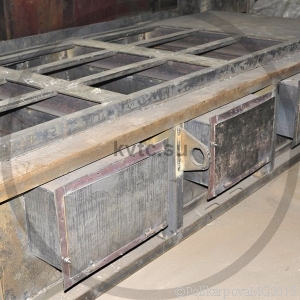

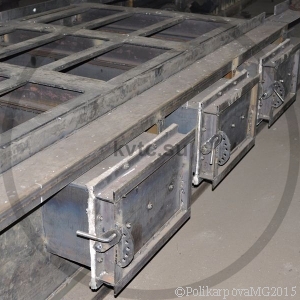

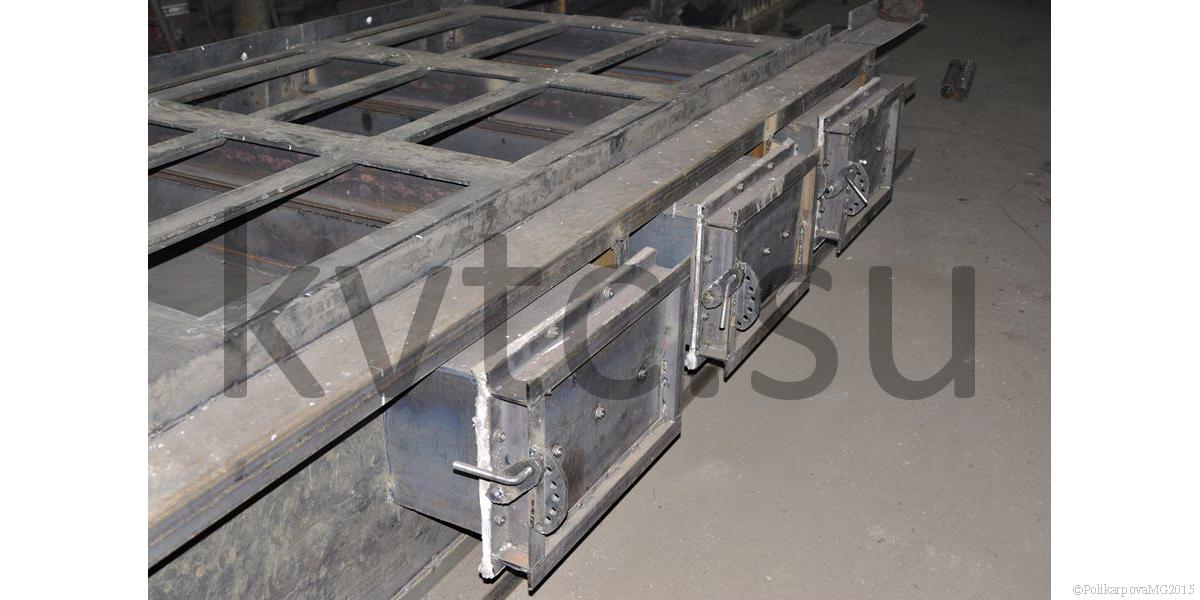

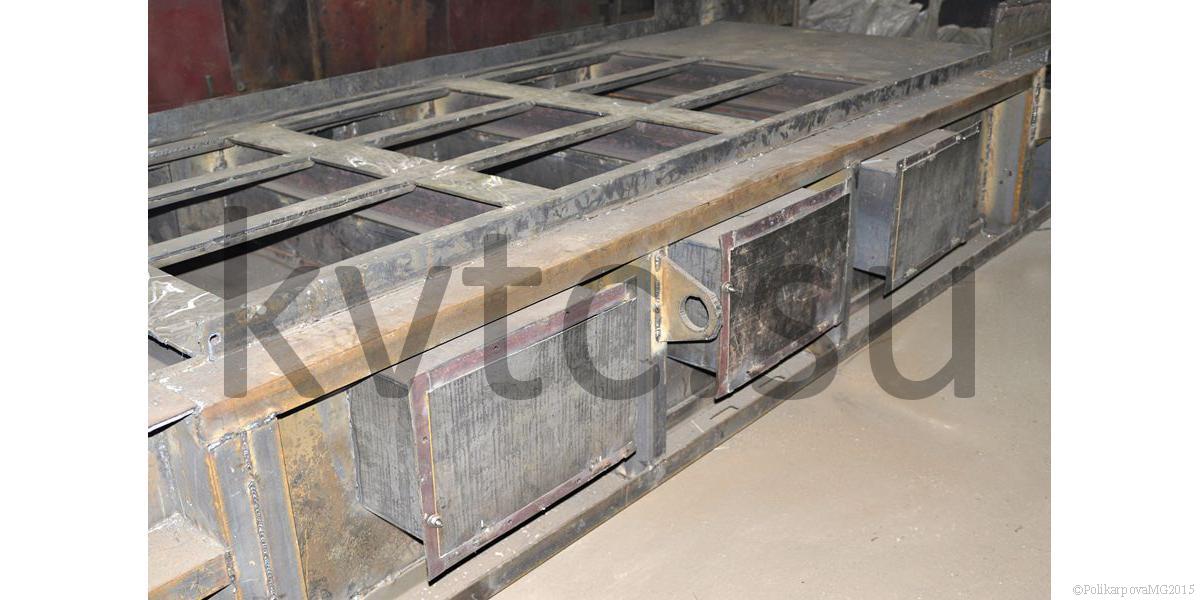

Под колосниковой решеткой организованы камеры, куда подается необходимый воздух для горения. Подача воздуха должна быть непрерывна, иначе происходит спекание слоя и пережог колосников и регулируется величиной открывания воздушных шиберов. Воздух под колосниковую решетку и на вторичное дутье подается от одного вентилятора котельной установки. Под верхней ветвью колосникового полотна располагаются дутьевые короба с зонами дутья и поворотными шиберами. Подвод воздуха под топку ТЛПХ односторонний, c противоположной стороны предусмотрены окна для очистки дутьевых коробов от провала золы.

В передней части рамы топки ТЛПХ с ленточной колосниковой решеткой на боковых щеках расположены окна для ремонта колосникового полотна. Окна для очистки от провала закрыты люками, а окна для ремонта в передней части закрыты крышками.

Удаление шлака с колосниковой решетки топки ТЛПХ происходит за счет движения колосникового полотна, которое приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления.

Механические топки ТЛПХ с решеткой прямого хода устанавливаются на башмаки и имеют свободное расширение в продольном и в поперечном (от привода) направлениях.

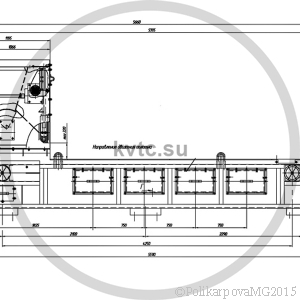

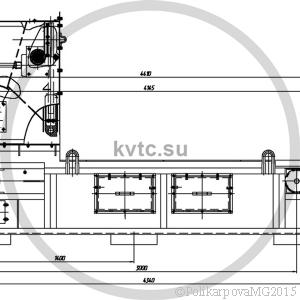

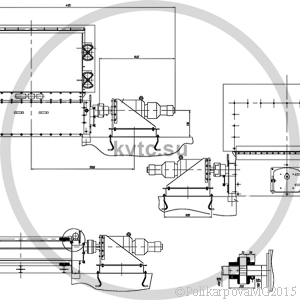

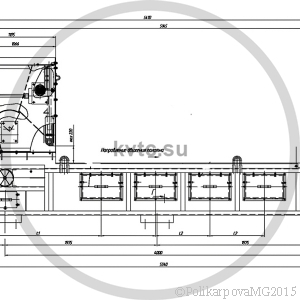

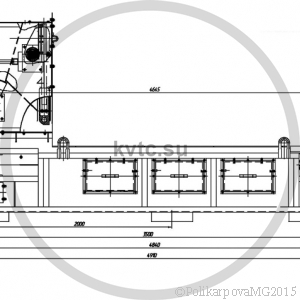

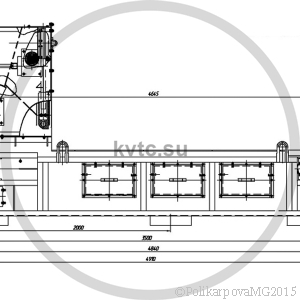

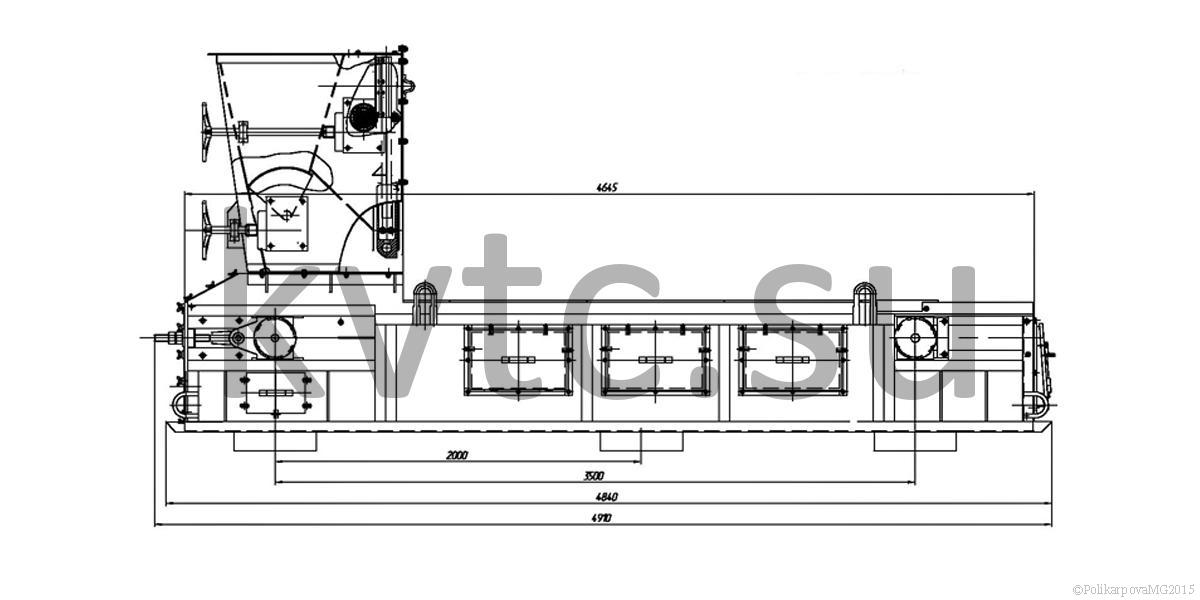

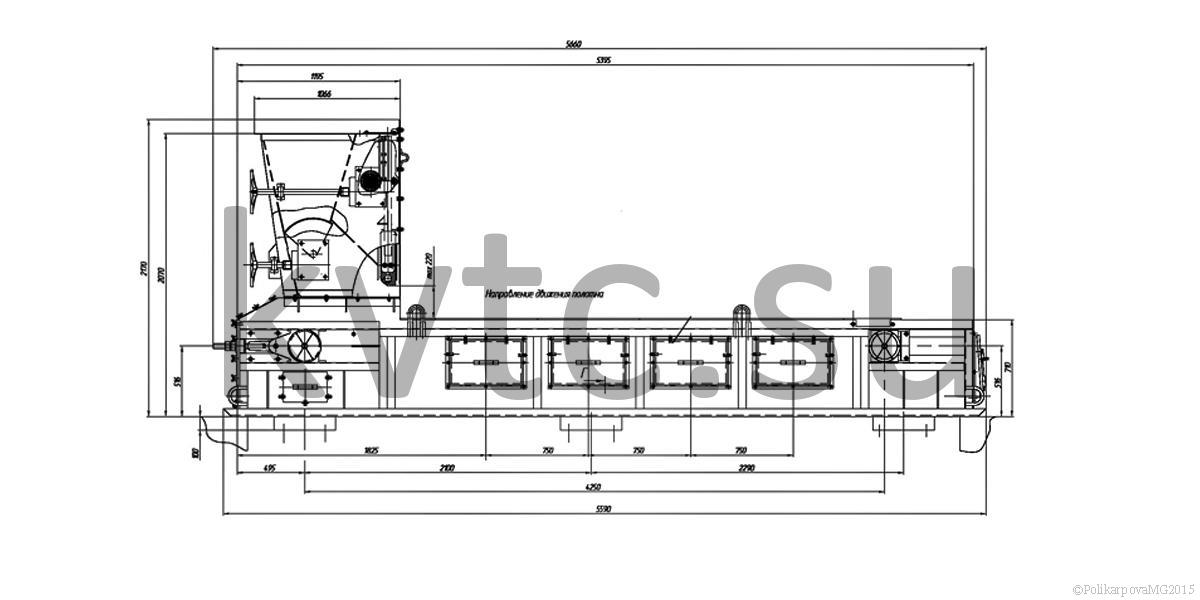

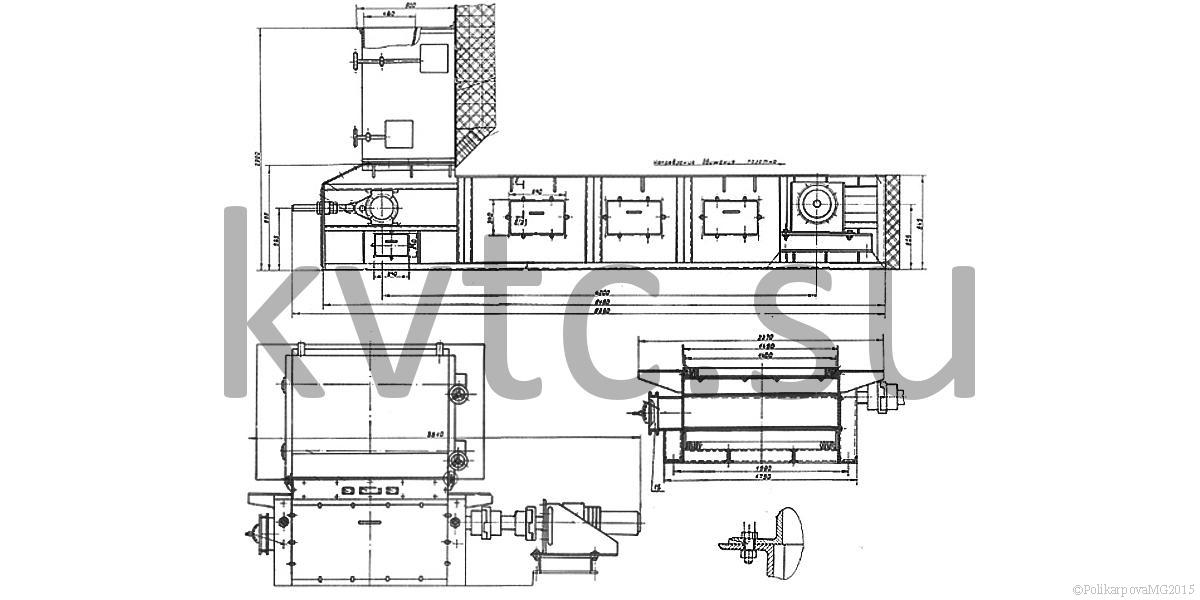

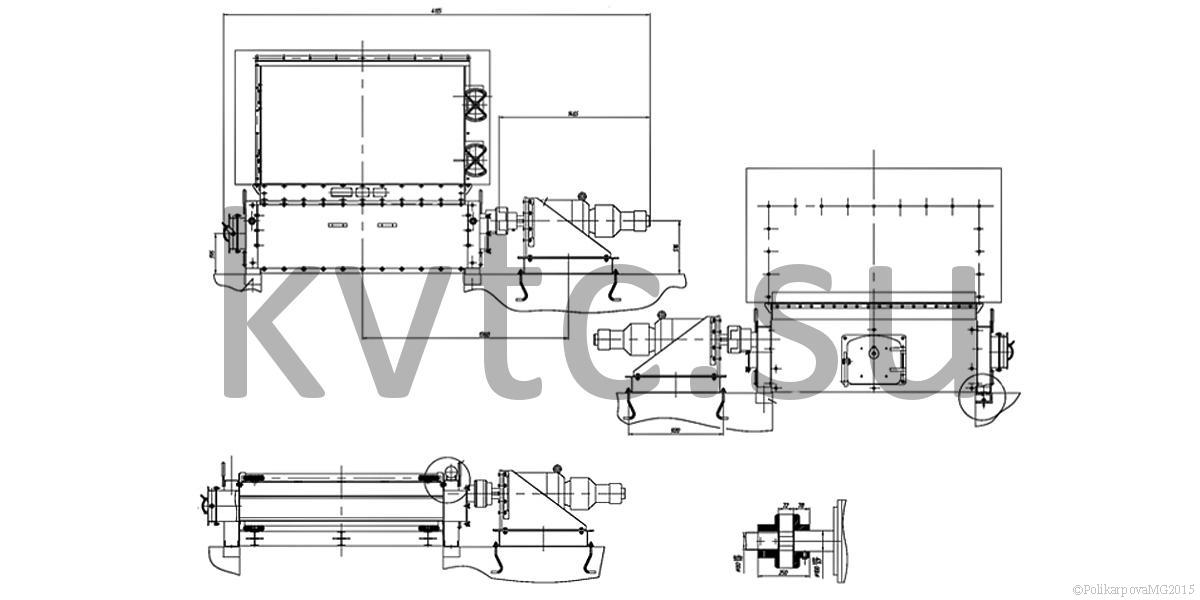

Устройство топок ТЛПХ

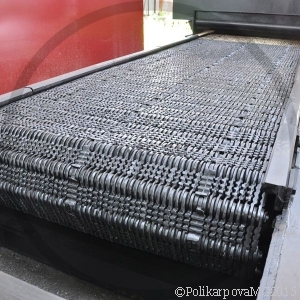

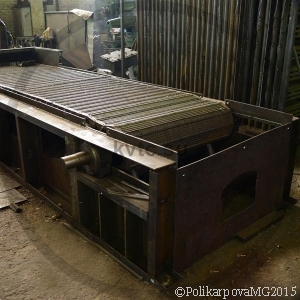

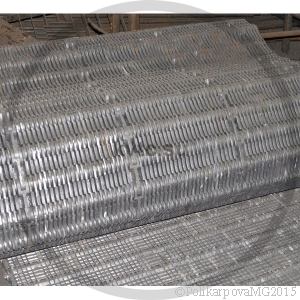

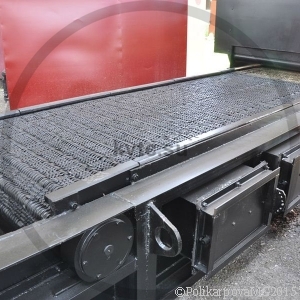

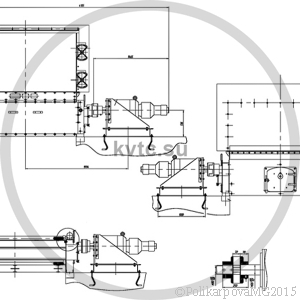

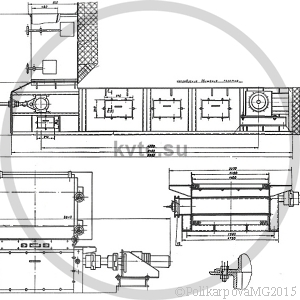

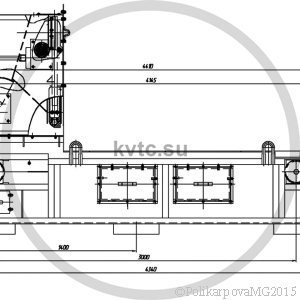

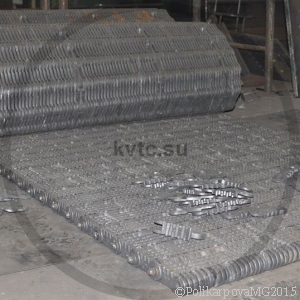

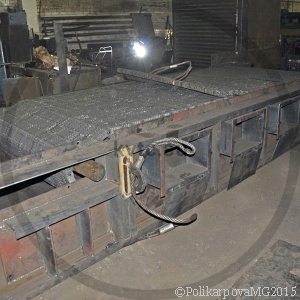

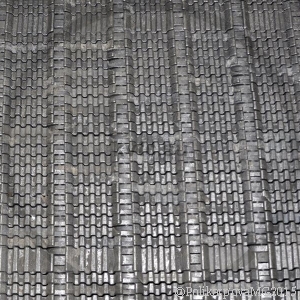

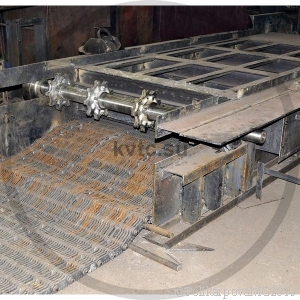

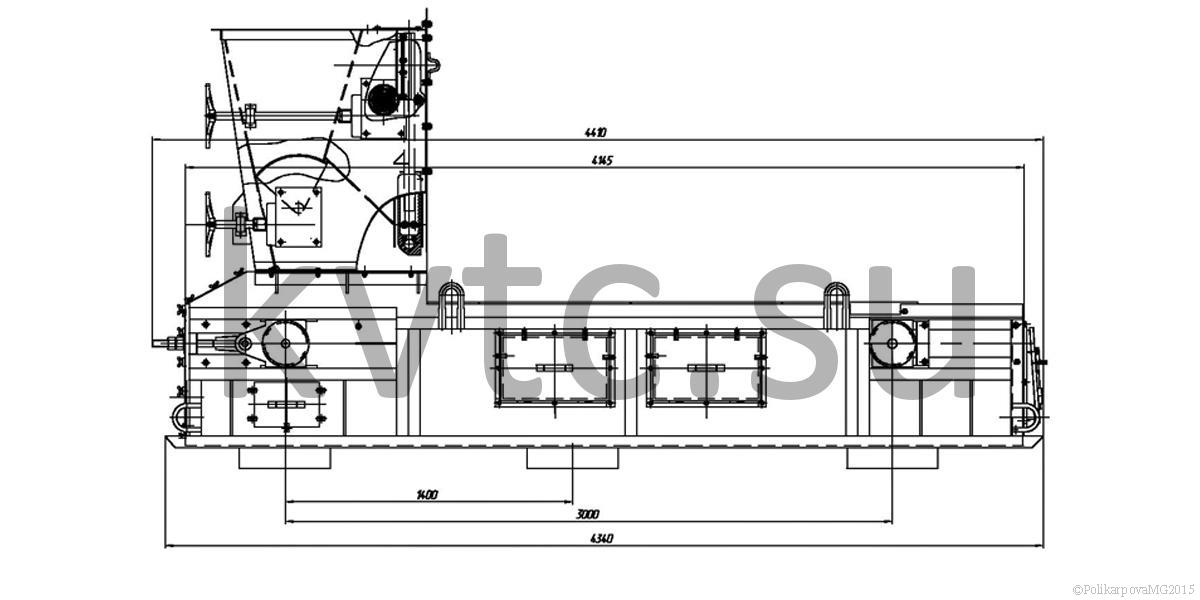

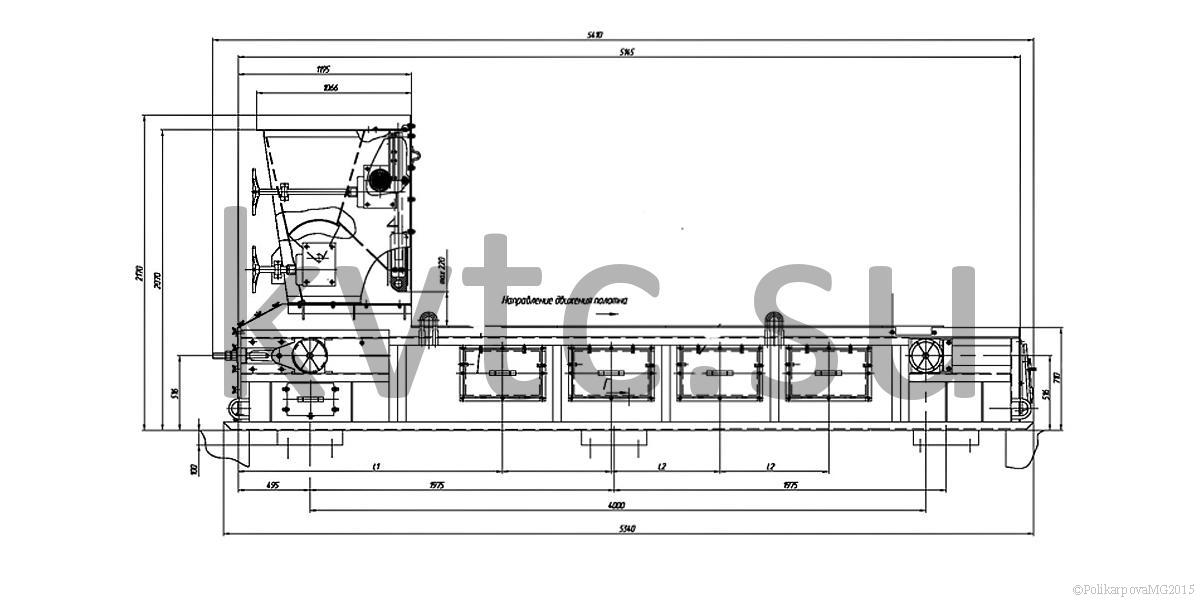

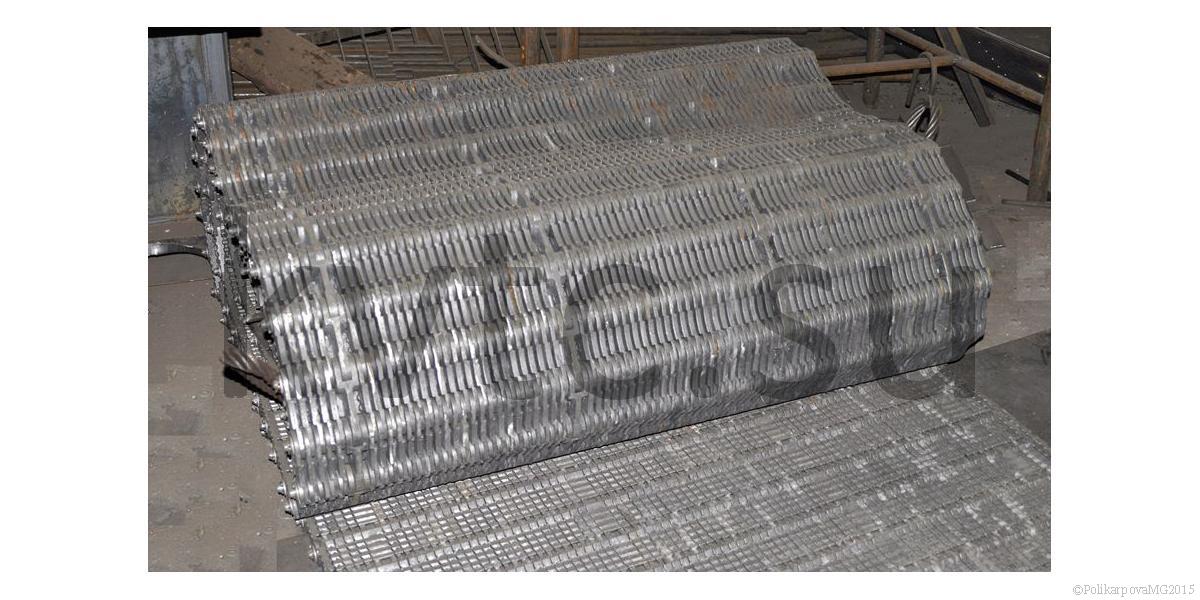

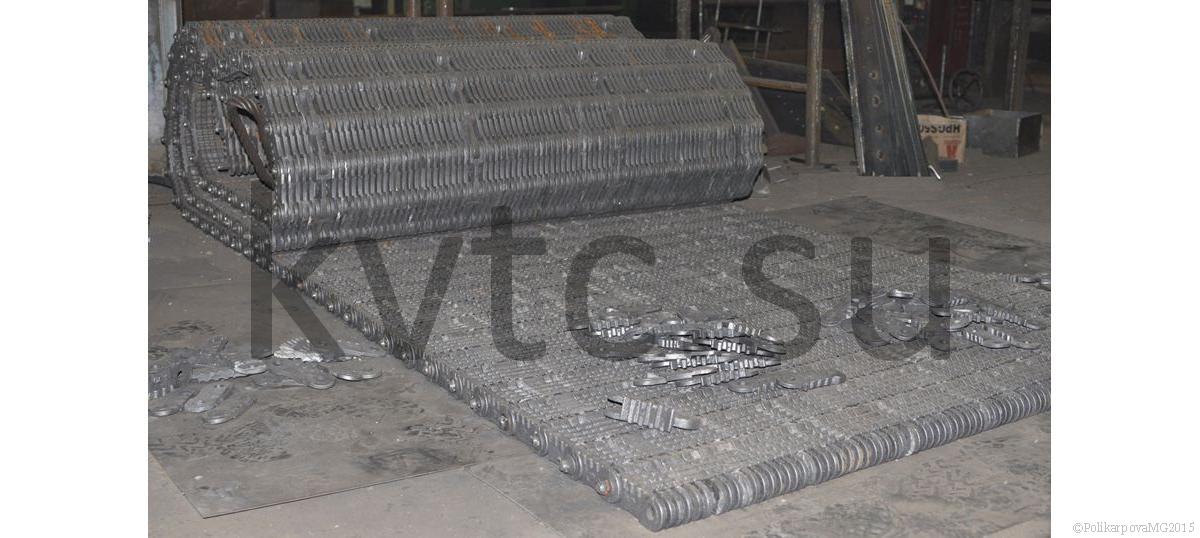

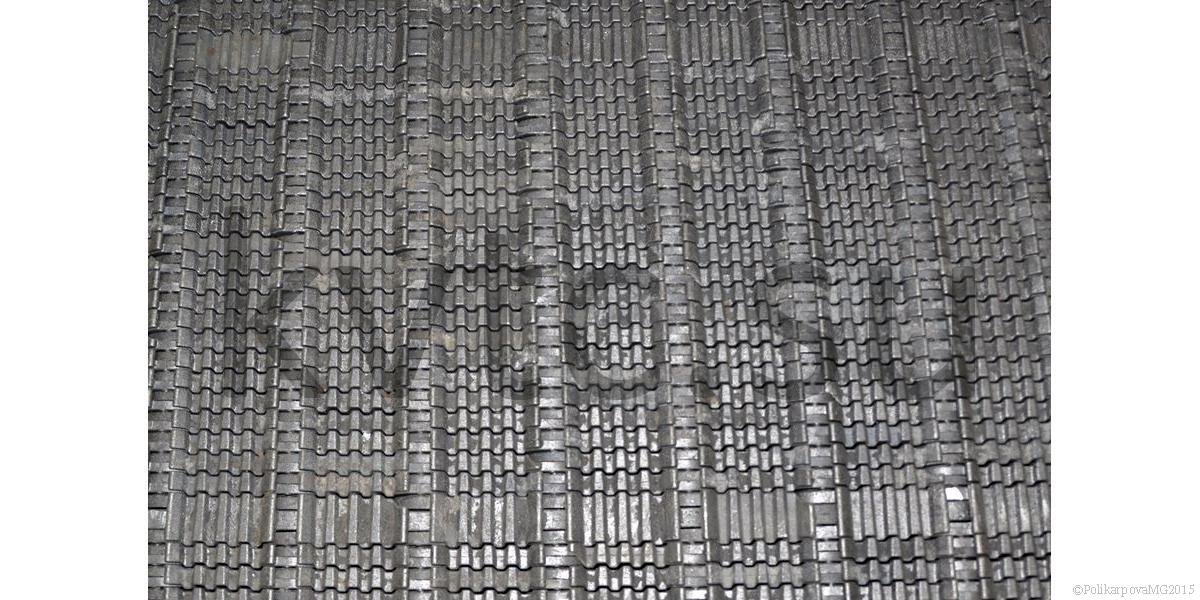

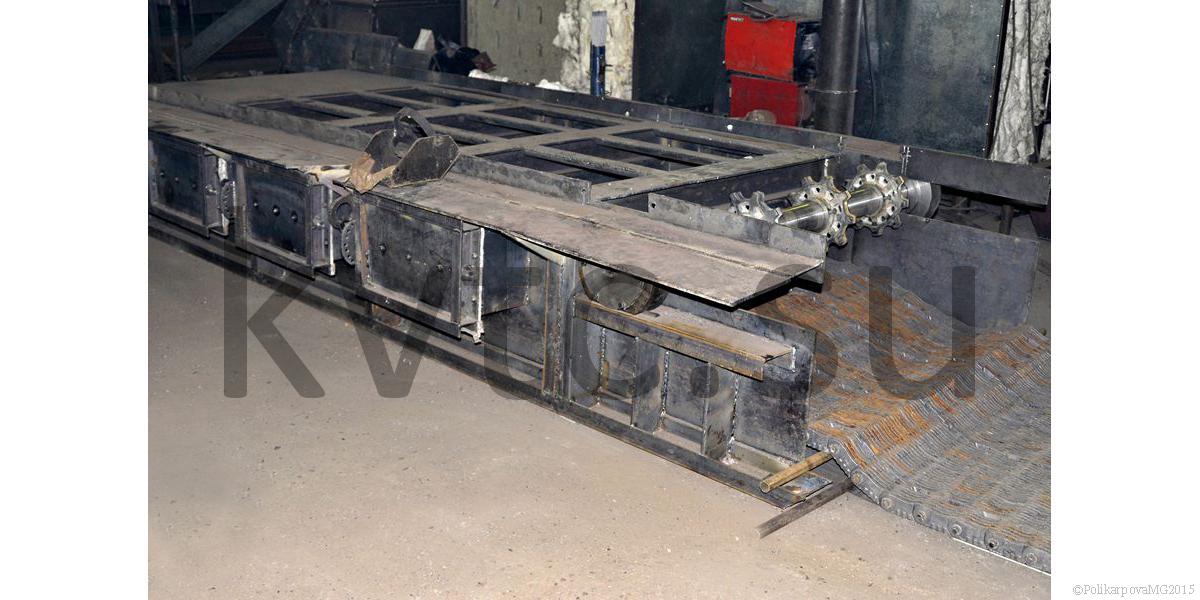

Механические топки ТЛПХ состоят из угольного ящика, рамы с приводом и ведущим и ведомым валами, передвигающими ленточное колосниковое полотно, состоящее из трех типов колосников: крайних, ведущих и ведомых. Колосники набираются на соединительном стержне. Ведущие колосники являются тяговыми, ведомые заполняют промежуток между ведущими колосниками, а крайние колосники выполняют роль бокового уплотнения.

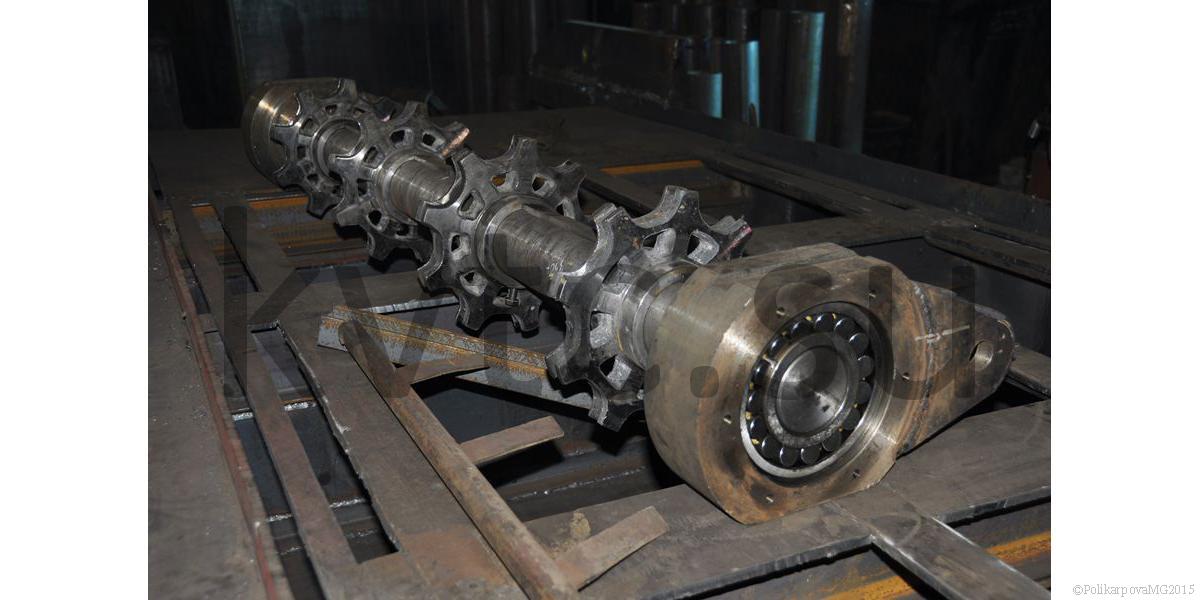

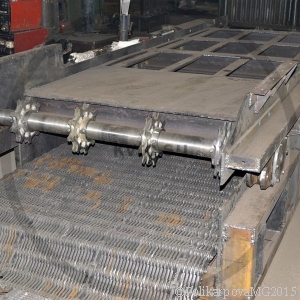

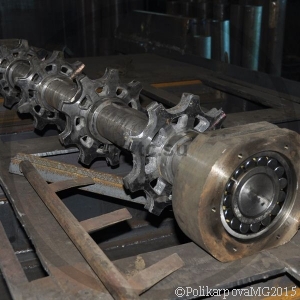

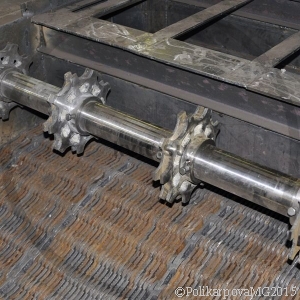

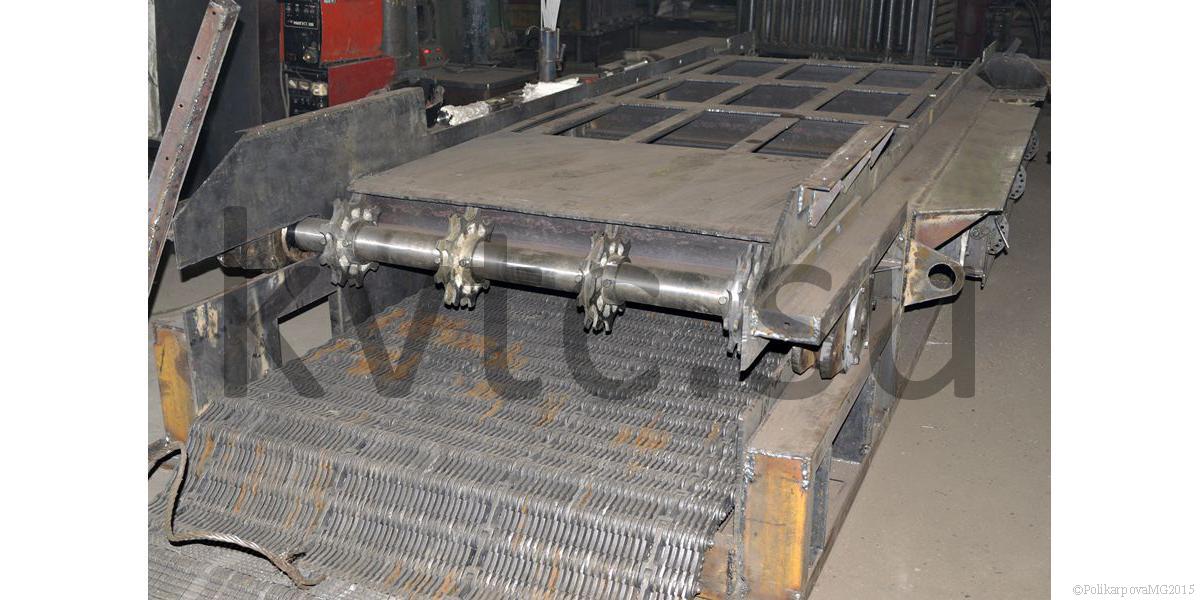

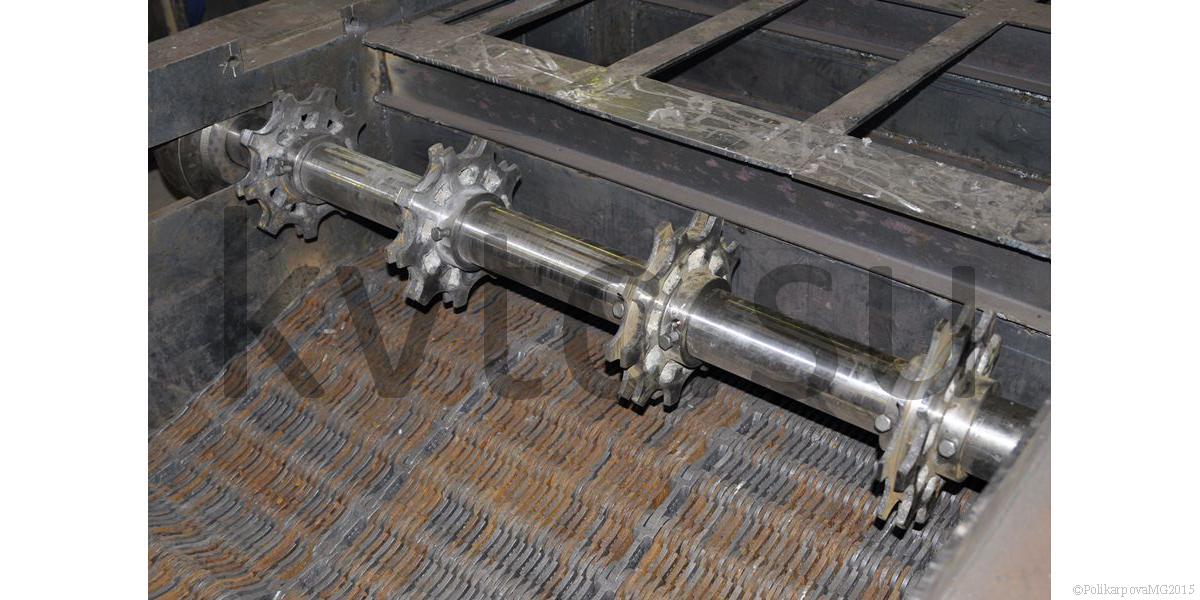

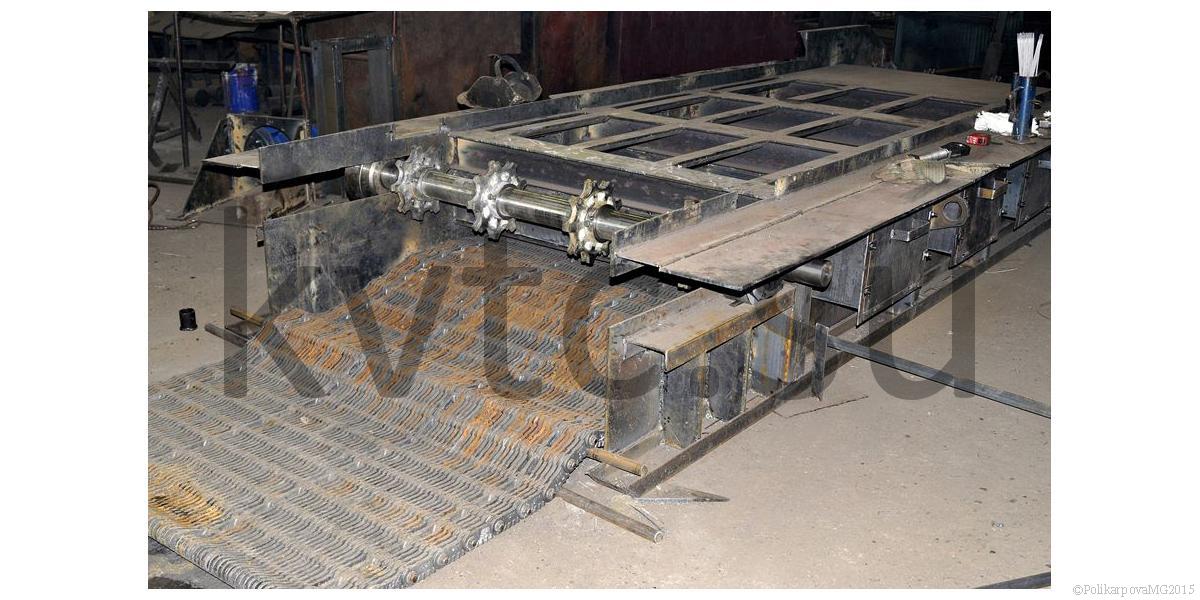

На боковых поверхностях колосники топки ТЛПХ имеют зубцы, которыми они взаимно входят друг в друга, увеличивая площадь живого сечения при минимальных зазорах и предупреждения выворачивание отдельных частей колосников в случае поломки. Задний вал топки ТЛПХ является ведущим и устанавливается в пазах щек рамы в буксах на подшипниках качения и имеет устройство для натяжения колосникового полотна в виде винтовой пары. Звездочки, установленные на валу, выполнены плавающими, что обеспечивает их самоустановку по ведущим колосникам полотна.

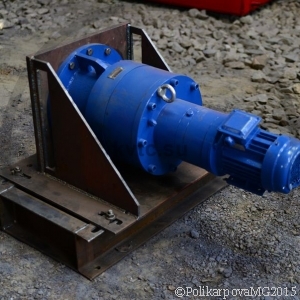

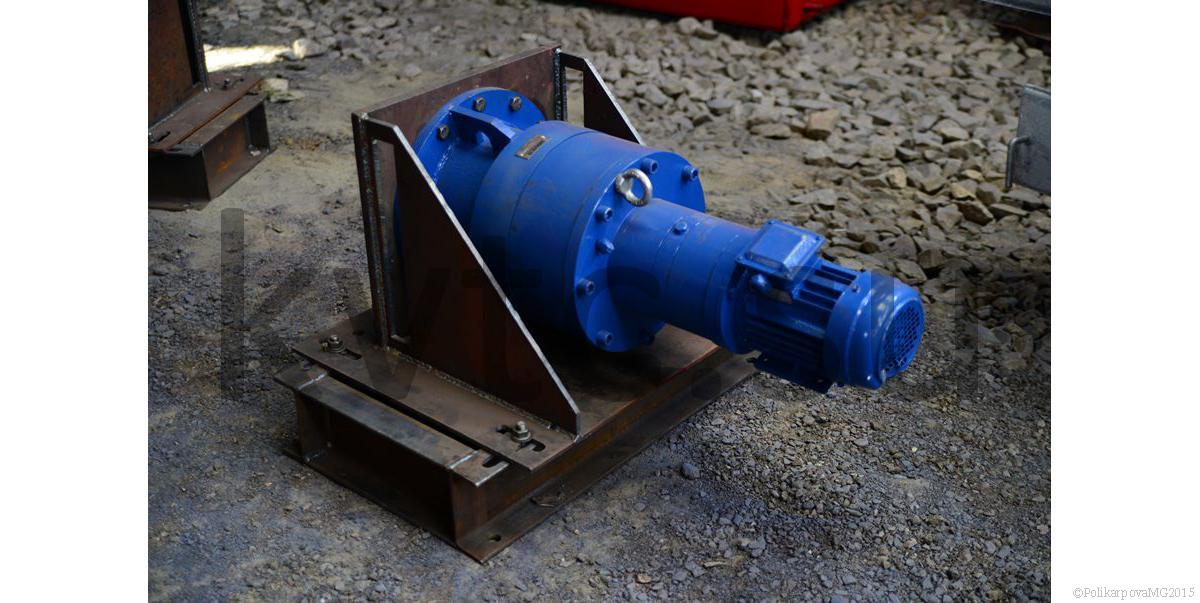

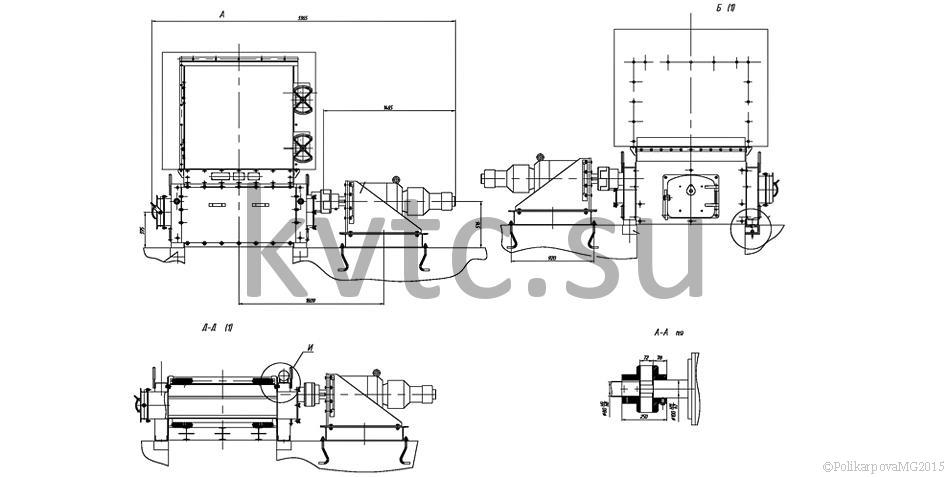

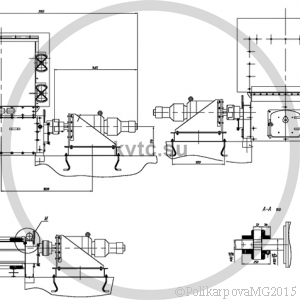

Привод топки механической ТЛПХ состоит из рамы, двигателя и волнового редуктора МВр-350-5491. Скорость движения колосникового полотна регулируется частотным преобразователем либо самим редуктором.

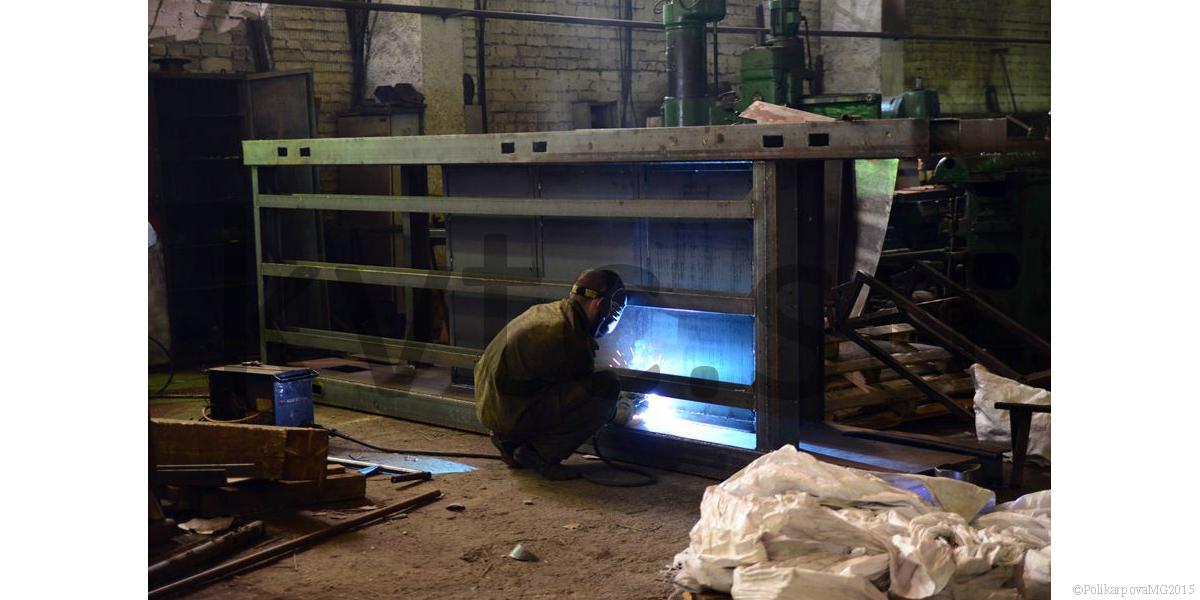

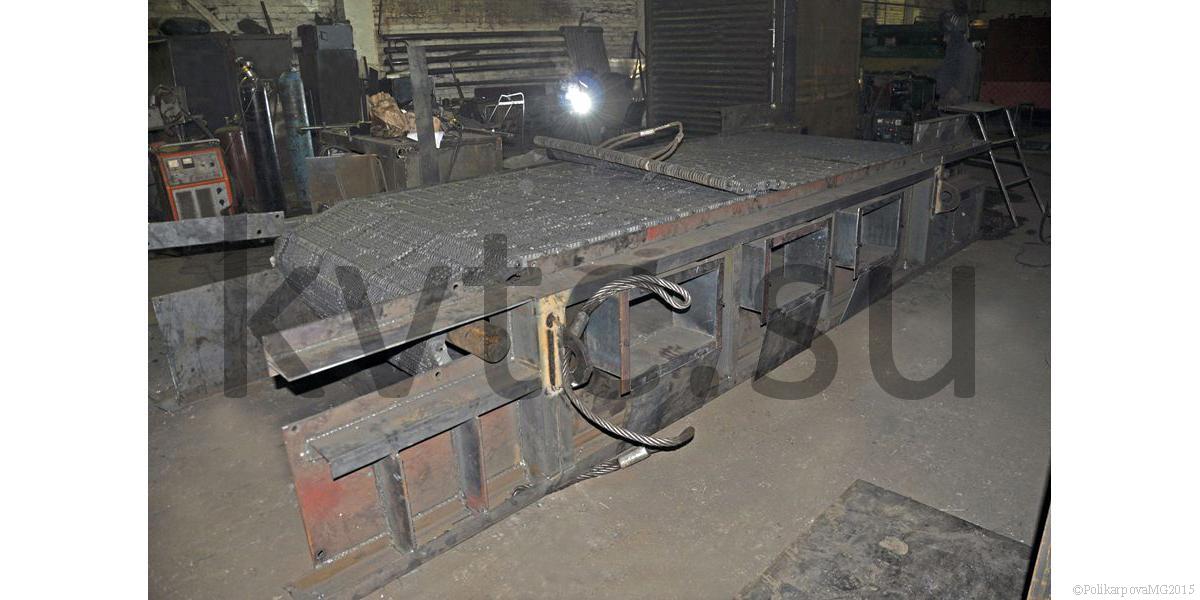

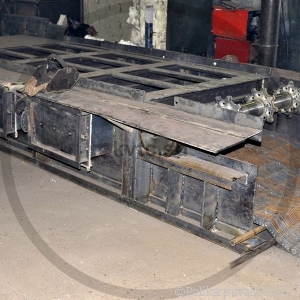

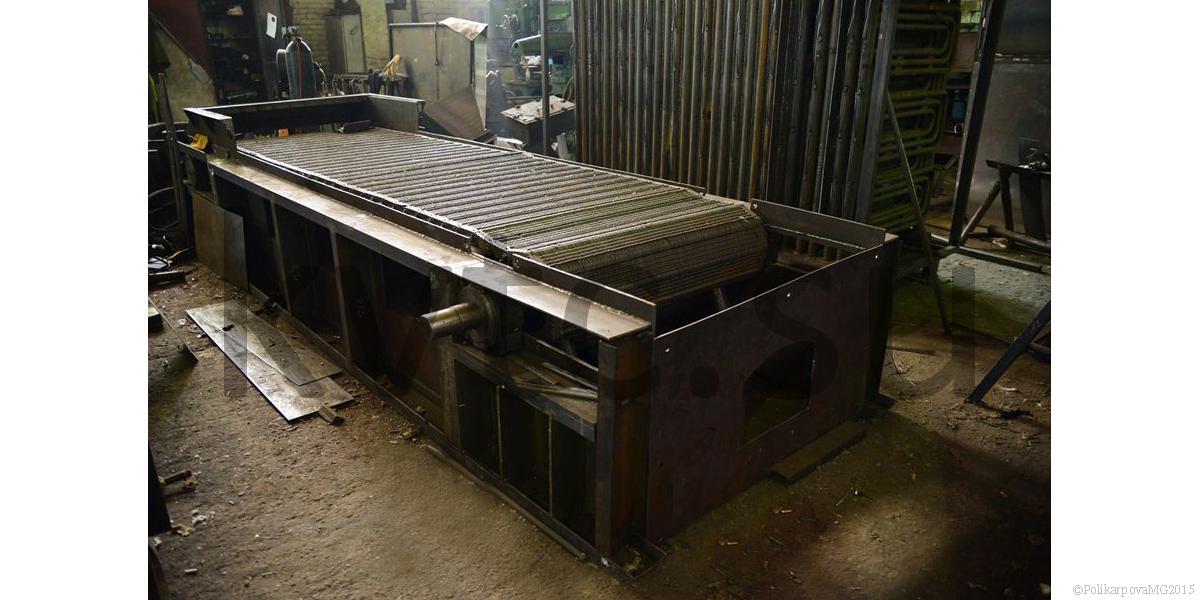

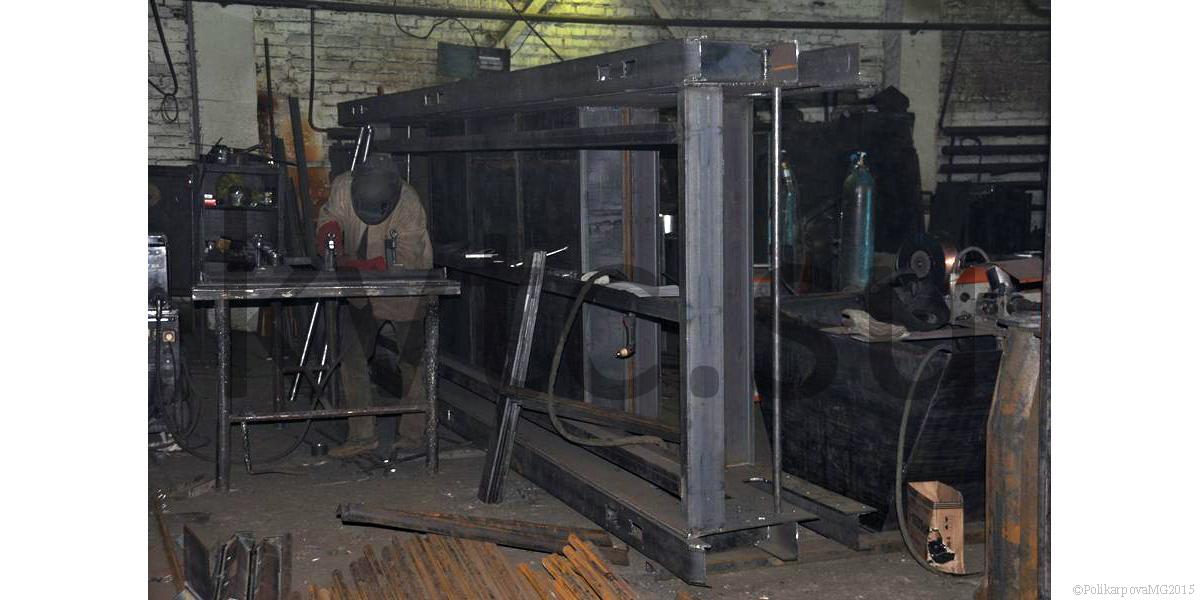

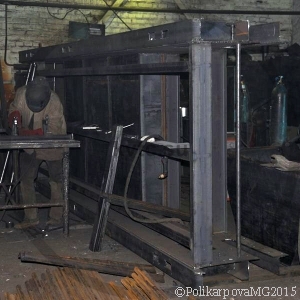

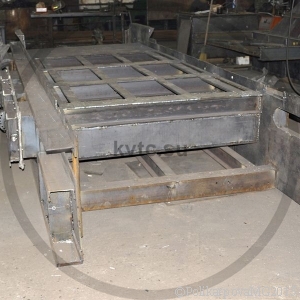

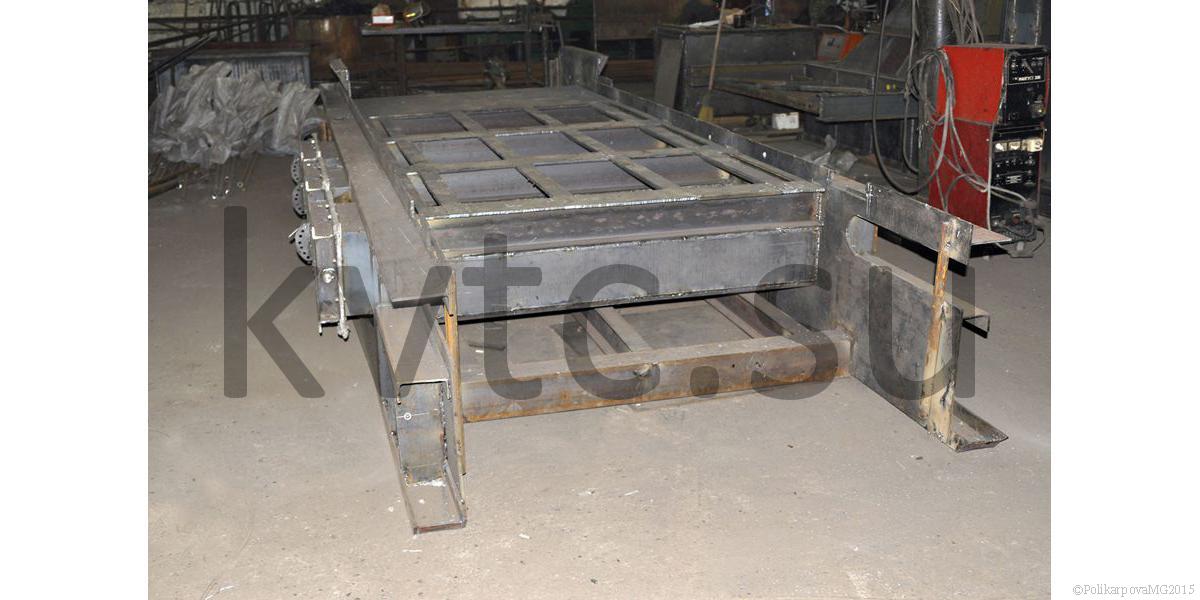

Рама топки с колосниковой решеткой ТЛПХ состоит из двух щек, соединенных между собой поперечными балками. Опорный башмак рамы крепится к щеке болтами и подливается бетоном у фундамента. На щеках закреплены боковые чугунные уплотнения, по которым скользят полки крайних колосников полотна колосникового. Длина уплотнения подобрана так, что на каждом из них всегда находится один колосник. Этим предотвращается перетекание воздуха из зоны в зону.

Заказать и купить топки ТЛПХ, можно предварительно связавшись с нами по телефону +7 (913) 255-25-30, или отправить заявку на электронную почту sb-kvtc.su@mail.ru с указанием заинтересовавших Вас моделей котлов.
