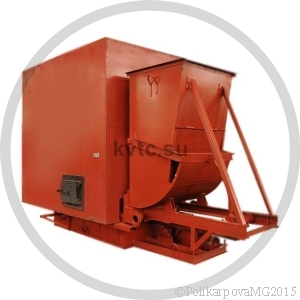

Котел КВм-1,3

Водогрейный котел КВм-1,3 на каменном и буром угле предназначен для отопления производственных помещений и жилых зданий, а также для горячего водоснабжения, устанавливается в производственно-отопительных котельных, в открытых и закрытых системах теплоснабжения с механизированными топливоподачей и шлакозолоудалением.

Основные достоинства водогрейного котла КВм нашего котельного завода:

  • простота в эксплуатации;
  • надежность;
  • экономичность;
  • низкая цена котла.

Твердотопливный котел КВм-1,3 работает с принудительной циркуляцией воды. Температура нагрева воды до 115° С, давление до 0,6 МПа. Сжигаемое топливо каменные и бурые угли, может применятся в качестве резервного топлива - дрова.

Водогрейный котел КВм на твердом топливе имеет компактные размеры, высокий КПД и не требователен химическому составу воды, механическая топка обеспечивает эффективное сжигание низкокалорийных каменных и бурых углей.

Техническая характеристика котла КВм-1,3

Наименование Котел КВм-1,3
Мощность водогрейного котла, Гкал/ч (МВт) 1,3 (1,51)
Отапливаемая площадь при высоте потолка 3 м, м² 13000
Топливо Кузнецкий Д Харанорский Б1
Низшая теплота сгорания, ккал/ч 5230 2720
КПД котла, не менее, % 83 78
Расход топлива, кг/ч 323 660
Расход условного топлива, кг/ч 188
Температура уходящих газов, °C Не более 200
Расход рабочей среды, м³/ч 60
Температура воды, °C 70-95
Давление рабочей среды, МПа (кгс/cм²) 2,5-6
Гидравлическое сопротивление котла при перепаде температур 25°C, МПа (кгс/cм²) не более 0,07 (0,7)
Аэродинамическое сопротивление, Па (мм. вод. ст.) Не более 550
Площадь зеркала горения, м² 2,2

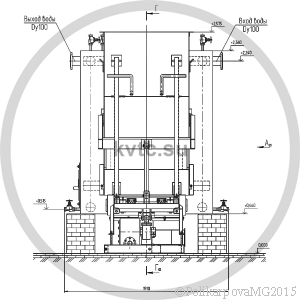

Габаритные размеры котельного блока, не более РПК ТШПМ-1,45
Длина, мм 3030 5000
Ширина, мм 2105 2105
Высота, мм 2340 2570

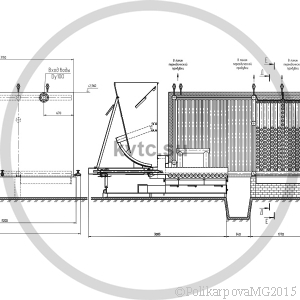

Устройство и принцип работы котла

Основным элементом котла является блок котла и топка ТШПМ. Блок котла КВм-1,3 представляет собой газоплотную сварную конструкцию, состоящую из топочной камеры и конвективной поверхности нагрева.

Теплоизоляция блока котла выполнена из минераловатных теплоизоляционных плит, декоративная обшивка изготовлена из тонколистового окрашенного или полимерного стального проката. В обшивке котла имеются люки для периодической очистки котла от золошлаковых отложений.

Топочная камера выполнена из труб с газоплотной пластиной. Конвективная поверхность нагрева состоит из плотных трубный пакетов, которые расположены в шахматном порядке. Топка ТШПМ состоит из бункера, блок решетки шурующей планки и привода. Под конвективной частью находится зольный бункер с лазом для очистки от зольных отложений и осмотра труб конвективного пучка.

Выход газов производится через газоход, расположенный на задней стенке котла.

Для управления работой котла, обеспечения расчётных режимов и безопасных условий эксплуатации котёл оснащён предохранительной и запорной арматурой, контрольно измерительными приборами, которые устанавливаются согласно схеме расположения арматуры.

Контрольно измерительные приборы (манометры и термометры) обеспечивают измерение давления и температуры на входе и выходе воды из котла.

Котел работает с уравновешенной тягой, которую создают дутьевой вентилятор и дымосос.

Запорная арматура служит для отвода воды из котла в тепловую сеть, подвода обратной воды в котёл, слива воды из котла, выпуска воздуха из котла, периодической продувки и удаления шлама.

Топливо в топку поступает из бункера топки, шуровка слоя топлива производится механической планкой. Зола и шлак с топочной решетки удаляются планкой в сбросной канал системы шлакоудаления котельной.

Комплект поставки КВм-1,3

Котел стальной водогрейный КВм 1,3 поставляется готовым блоком в обшивке с чугунной топочной дверкой. С котлом поставляется паспорт и инструкция по эксплуатации водогрейного котла.

В комплект поставки котла входят: затворы дисковые - 2 шт, запорные вентили - комплект, предохранительные клапаны - 2 шт, термометры с оправой - 2 шт, манометры с кранами - 2 шт, дутьевой вентилятор - 1 шт.

Кроме того котлы КВм-1,3 могут быть выполнены в двух вариантах изоляции: блок котла в обшивке и изоляции; блок котла (без обшивки и изоляции, под тяжелую обмуровку).

Дополнительная комплектация

Автоматика водогрейного котла - подбирается по техзаданию.

Твердотопливный котел КВм 1,3 работает с ДН 6,3 с дв. 5,5/1500 при сжигании каменного и дымососом ДН 8 с дв. 15/1500 при сжигании бурого угля. При установке дымососа на группу котлов, дымосос подбирается индивидуально согласно опросному листу.

При необходимости за котлом перед дымососом может устанавливаться золоуловитель ЗУ 1,1 или циклоны ЦН. При работе с золоуловителем устанавливается дымосос ДН 8 с дв. 15/1500.

Для обеспечения циркуляции воды через котел КВм 1,3 либо группу котлов применяется циркуляционный насос, для подпитки котла применяется подпиточный насос.

Дымовая труба - подбирается по техзаданию, на котел или группу котлов.
