Парогенератор на дизеле

Парогенератор для производства на дизеле предназначен для получения пара температурой до 170 °С и давлением до 0,08 кгс/cм² (0,8 МПа). Паропроизводительность выпускаемых парогенераторов 300, 500, 700, 1000 кг/ч.

Наш котельный завод также производит неподнадзорные паровые котлы насыщенного пара КВ 300, КП 500, КП 700, КП 1000 с давлением до 0,07 МПа и температурой до 115 °С.

Применяемое топливо в парогенераторе - дизель.

Промышленный парогенератор на дизеле используют строительные организации для изготовления бетона и ЖБИ, воинские части, автоколонны, ДСУ, в нефтегазовой, деревоперерабатывающей и легкой промышленности, а также для отопления и горячего водоснабжения предприятий. Промышленный дизельный парогенератор используют в технологических процессах в животноводстве и птицеводстве (тепловая обработка кормов, пастеризация молока и т. п.) их применяют мясокомбинаты, консервные заводы, маслосырзаводы, птицефабрики, свинокомплексы, хлебозаводы, мелькомбинаты.

Технические характеристики дизельного парогенератора

Наименование Дизельный парогенератор 300 кг Дизельный парогенератор 500 кг Дизельный парогенератор 700 кг Дизельный парогенератор 1000 кг
Марка Паровой котел Е 0,3-0,9 ЛЖ Паровой котел Е 0,5-0,9 ЛЖ Паровой котел Е 0,37-0,9 ЛЖ Паровой котел Е 1,0-0,9 ЛЖ
Мощность парогенератора, МВт (Гкал/ч) 0,22 (0,19) 0,37 (0,32) 0,52 (0,45) 0,74 (0,64)
Мощность, КВт 220 370 520 740
Паропроизводительность, кг/ч 300 500 700 1000
Давление рабочей среды, МПа (кгс/см2) 0,8 (8,0) 0,8 (8,0) 0,8(8,0) 0,8 (8,0)
Температура пара, не более, °C 170 170 170 170
Вид топлива Дизель Дизель Дизель Дизель
Низшая теплота сгорания топлива, кКал/кг 10200 10200 10200 10200
Расход топлива, кг/ч 62 35 49 69
Температура уходящих газов, ºС 180 180 180 180
Диапозон регулирования теплопроизводительности, % 40-100 40-100 40-100 40-100
КПД парогенератора, не менее, % 90 90 90 90
Габариты котельного блока, без дымовой трубы и горелочного устройства
Длина, мм 2650 3310 3920 4250
Ширина, мм 1840 2290 2290 2390
Высота, мм 2010 2350 2350 2600
Масса парогенератора, кг 1250 2900 3270 5100

Принцип работы парогенератора

Принцип работы парогенератора основан на сжигании дизельного топлива в топке котла и дальнейшей передачи тепловой энергии сгоревшего топлива через поверхности нагрева теплоносителю.

Топливо сгорает в топочной части котла, окруженной водяной охлаждаемой рубашкой. Дымовые газы проходят через конвективные пакеты и выходят в верхней части котла, через газоходы в дымовую трубу.

Котел работает под наддувом, без дымососа.

Пар образуется при испарении нагреваемой воды и собирается в верхней части котла, над которой выполнена паросборная камера, далее через паропровод направляется потребителю на технологические нужды.

Образующийся при выпаривании воды шлам удаляется путем периодической продувки котла через продувочный вентиль, расположенный в нижней задней части котла.

Технологический процесс парообразования в газовом парогенераторе проводится автоматикой котла и горелки.

Конструкция парового котла

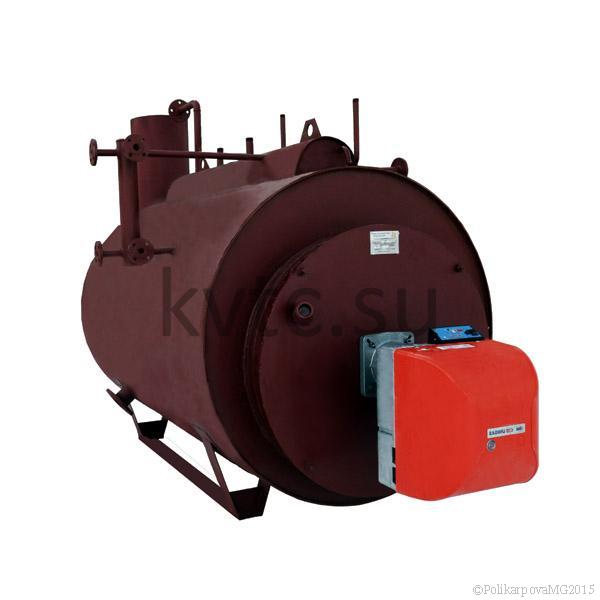

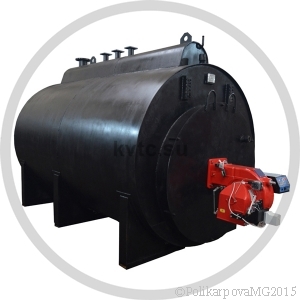

Парогенератор на дизеле - стальной, жаротрубный. Парогенератор изготавливают из двух обечаек разного диаметра, вставленных один в другой и соединенных между собой фланцами и паросборником. В передней части блока размещена топочная камера, а в задней части - конвективный пакет труб, ввариваемых в внутренний цилиндр перпендикулярно друг другу. В задней части котла располагается постамент дымовой трубы с встроенным искрогасителем.

Дизельный парогенератор в фронтовой части имеет фронтальную плиту с амбразурой и креплением для установки горелки.

Для управления и защиты парогенератора и вспомогательного оборудования предусмотрены автоматизация - щит управления и контрольно-измерительные приборы, сигнализирующие об отклонении регулируемых параметров котла и его неисправности Удаление продуктов сгорания происходит через сборную дымовую трубу.

Указатель уровня воды предназначен для визуального контроля уровня воды в котле. Для визуального контроля уровня воды в котле предназначен указатель уровня воды.

Парогенератор на дизеле имеет максимальную заводскую готовность, опоры для установки на фундамент, обшивку и крепления для вспомогательного оборудования.

Дымовая труба, КИП и А, запорная арматура, водоподготовка поставляется в комплекте с котлом. Насос выбирается согласно гидравлической схемы котельной. Горелка и автоматика поставляются дополнительно по техзаданию.

Монтаж парогенератора

Парогенератор на дизеле поставляется блоком максимальной заводской готовности. Блок устанавливается в котельной на специально подготовленную ровную поверхность и закрепляется анкерными болтами. Парогенератор подсоединяется трубопроводам, устанавливается запорная арматура на подводящем трубопроводе и отводящем паропроводе, устанавливаются предохранительные клапаны и контрольно-измерительные приборы. Подсоединяется горелка. Монтируется газоход и дымовая труба. Подключается щит управления.

Комплектация котла может быть изменена, согласно вашим пожеланиям.
