Кожухотрубчатые теплообменники
Кожухотрубчатые теплообменники можно отнести к наиболее распространенным теплообменным аппаратам, этому способствует надежность конструкции, широкий диапазон применения по давлению, температурный режим, высокая ремонтопригодность, большой набор вариантов исполнения для различных условий эксплуатации.
Устройство кожухотрубчатого теплообменника
Кожухотрубчатые теплообменники представляет собой большую цилиндрическую, сваренную из одного или нескольких стальных листов трубу, в которую устанавливается укрепленных в трубных решетках пучок трубок. Толщина стального листа определяется давлением рабочей среды и диаметром корпуса. Минимальная толщина стального листа составляет 4 мм. Крышки и днища присоединяются к цилиндрическим кромкам кожуха с помощью фланцев.
Внутри межтрубного пространства установлены сегментные перегородки, благодаря которым интенсивность омывания трубок рабочей средой, находящейся в межтрубном пространстве увеличивается, и эффективность теплообмена несколько возрастает. При выборе теплообменного оборудования необходим технологический расчёт в соответствии с требованиями к коррозийной устойчивости, давлению, температурному режиму, а также к конечной стоимости.
Кожухотрубчатые теплообменники подразделяются на водо-водяные и пароводяные теплообменники.

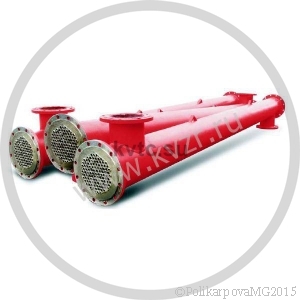

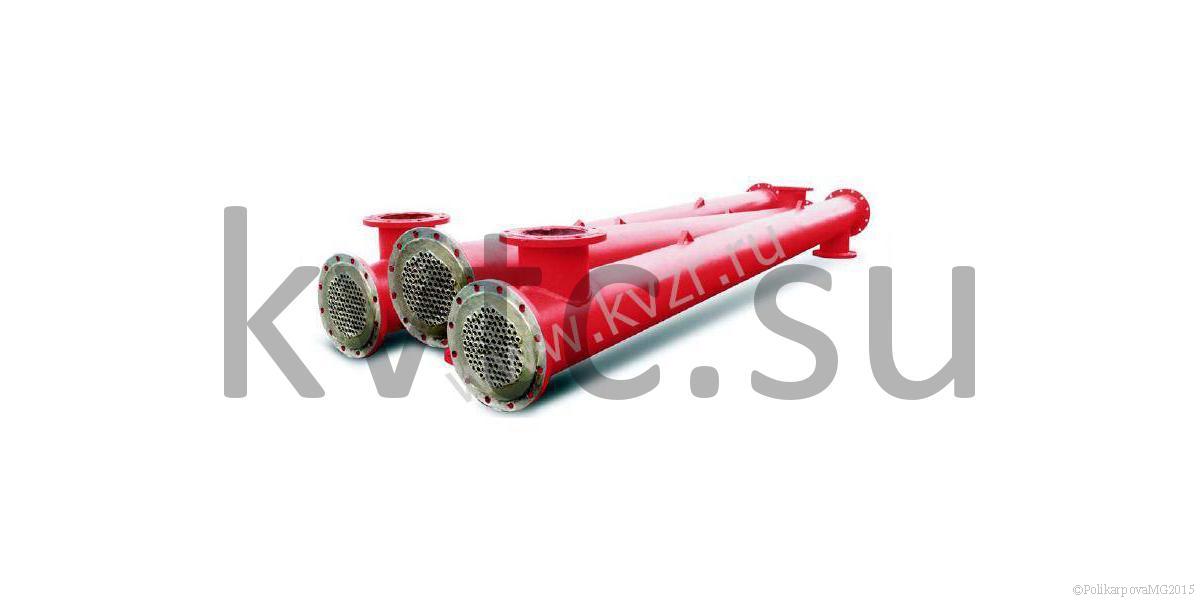

Водо-водяные теплообменники
Водо-водяные подогреватели ВВП осуществляют теплообмен между греющей водой и нагреваемой водой, то есть между тепловой сетью и системой отопления.
Водо-водяные подогреватели применяются для нагрева воды в системах горячего водоснабжения и отопления жилых, общественных зданий и сооружений. Данное оборудование изготавливается в соответствии с ГОСТ 27590-2005.
Рабочие параметры сред теплообменника:
- длина секций 2000 мм или 4000 мм;
- диаметр корпуса секций от 57 до 530 мм;
- максимальная температура теплоносителя 150 °С;
- максимальное рабочее давление 1МП;
- средний срок службы до 25 лет.
Модельный ряд водо-водяных теплообменников
| Обозначение секции | Площадь поверхности теплообмена секции, м2 | Кол-во трубок в секции, шт. | Масса секции, кг |
| ВВП 57х2000-1,0-СГ-7,9 | 0,37 | 4 | 23,5 |
| ВВП 57х4000-1,0-СГ-17,6 | 0,75 | 4 | 37,0 |
| ВВП 76х2000-1,0-СГ-13,1 | 0,65 | 7 | 32,5 |
| ВВП 76х4000-1,0-СГ-28,3 | 1,32 | 7 | 52,4 |
| ВВП 89х2000-1,0-СГ-18,2 | 0,93 | 10 | 40,0 |
| ВВП 89х4000-1,0-СГ-40,7 | 1,88 | 10 | 64,2 |
| ВВП 114х2000-1,0-СГ-39,9 | 1,79 | 19 | 58,0 |
| ВВП 114х4000-1,0-СГ-85,7 | 3,58 | 19 | 97,1 |
| ВВП 168х2000-1,0-СГ-74,4 | 3,49 | 37 | 113,0 |
| ВВП 168х4000-1,0-СГ-147,5 | 6,98 | 37 | 193,8 |
| ВВП 219х2000-1,0-СГ-113,4 | 5,75 | 61 | 173,0 |
| ВВП 219х4000-1,0-СГ-238,4 | 11,51 | 61 | 301,3 |
| ВВП 273х2000-1,0-СГ-236,0 | 10,28 | 109 | 262,0 |
| ВВП 273х4000-1,0-СГ-479,1 | 20,56 | 109 | 461,7 |
| ВВП 325х2000-1,0-СГ-302,1 | 14,24 | 151 | 338,0 |
| ВВП 325х4000-1,0-СГ-632,4 | 28,49 | 151 | 594,4 |

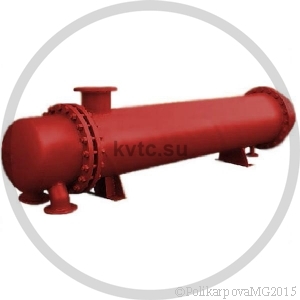

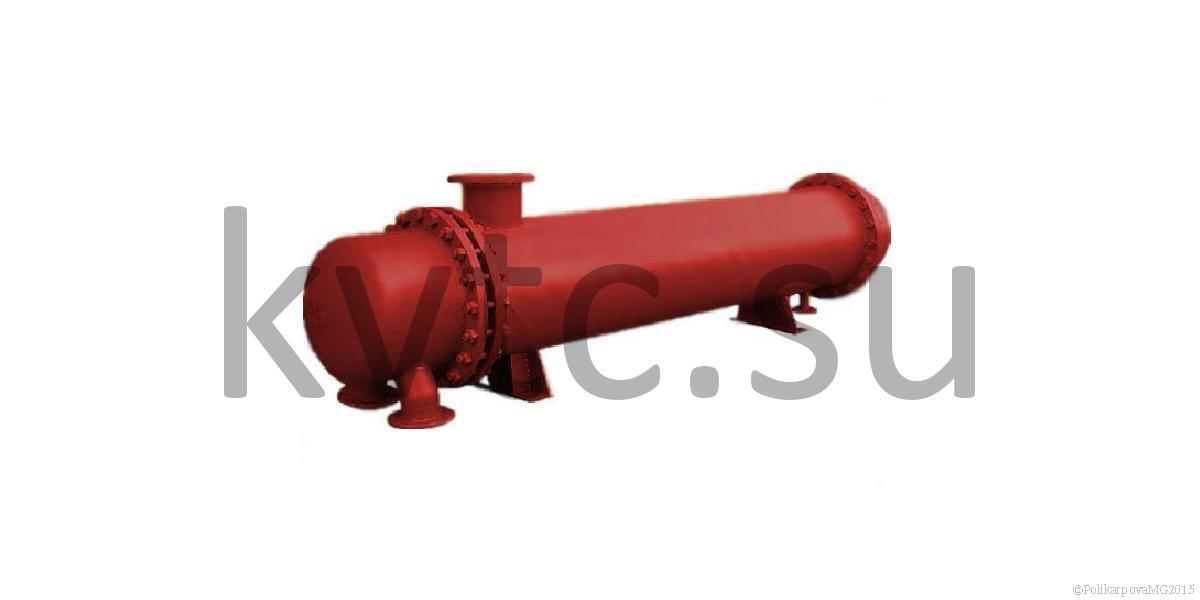

Пароводяные теплообменники
Пароводяные подогреватели ПП осуществляют теплообмен между двумя средами: паром низкого давления до 0,7 МПа теплогенерирующей установки или промышленного оборудования и нагреваемой водой (системы отопления, промышленные установки). В пароводяных теплообменниках теплоносителем является пар, который проходит в межтрубном пространстве и нагревает жидкость, бегущую по трубам. Пароводяные подогреватели изготавливаются в соответствии с ГОСТ 28679-90.
Рабочие параметры сред теплообменника:
- давление воды в системе не более 1,6 МПа;
- температура воды на входе не менее 70 °C;
- температура воды на выходе не менее 150/130/95 °C в зависимости от теплового режима по ГОСТ;
- давление пара не более 0,7 МПа (при общей длине теплообменных труб 3 метра) или 0,2 МПа (при общей длине теплообменных труб 2 метра);
- температура пара не более 250 °C.
Пароводяные подогреватели подразделяются на два типа:
- ПП1 - днища имеют элептическую форму;
- ПП2 - с плоским днищем.
Модельный ряд пароводяных теплообменников
| Обозначение подогревателя | Площадь поверхности теплообмена, м2 | Кол-во трубок, шт. | Наружный диаметр корпуса, мм | Длина трубок, мм | Длина подогр-ля, мм | Масса подогр-ля, кг |
| ПП2-6-0,2-2 | 6,3 | 68 | 325 | 2000 | 2606 | 390 |
| ПП2-9-0,7-2 (4) | 9,5 | 68 | 325 | 3000 | 3606 | 485 |
| ПП2-11-0,2-2 | 11,4 | 124 | 426 | 2000 | 2650 | 600 |
| ПП2-17-0,7-2 (4) | 17,2 | 124 | 426 | 3000 | 3650 | 730 |
| ПП1-21-0,2-2 | 21,2 | 232 | 530 | 2000 | 2785 | 900 |
| ПП1-32-0,7-2 (4) | 32,0 | 232 | 530 | 3000 | 3785 | 1090 |
| ПП1-35-0,2-2 | 35,3 | 392 | 630 | 2000 | 2885 | 1290 |
| ПП1-53-0,7-2 (4) | 53,9 | 392 | 630 | 3000 | 3835 | 1565 |
| ПП1-71-0,2-2 | 71,0 | 792 | 820 | 2000 | 3135 | 1615 |
| ПП1-76-0,7-2 (4) | 76,8 | 560 | 720 | 3000 | 3985 | 2000 |
| ПП1-108-0,7-2 (4) | 108,0 | 792 | 820 | 3000 | 4135 | 2600 |
