Модульная котельная 5 МВт

Модульная котельная 5 МВт (5000 кВт) рассчитана на устойчивую работу при воздействии температуры окружающего воздуха от -50 С до +50 С и относительной влажности до 90%.

Модульная котельная 5 МВт выполняется по одноконтурной либо двухконтурной схеме, с установкой пластинчатых теплообменников, в зависимости от проекта. В соответствии с категорией котельной производится резервирование котельного и вспомогательного оборудования.

Теплопроизводительнось котельной осуществляется за счет включения и отключеня водогрейных котлов, а так же изменением расхода топлива.

Технические характеристики модульной котельной 5 МВт

Наименование Модульная котельная 5 МВт (5000 кВт)
Номинальная теплопроизводительность МКУ, МВт (Гкал) 1,1 1,4
Суммарная теплопроизводительность МКУ, МВт (Гкал) 4,4
Вид топлива (основное/резервное) Каменный и бурый уголь, дрова
Тип водогрейных котлов КВм-1,1 КВм-1,4
Количество котлов, штук 4 3
Тип топочного устройства Ручная или механическая топка
Количество основных модулей котельной, шт. 1 1
КПД котла, % не менее 80 80
Температура дымовых газов, °С, не более 200 200
Расход угля, кг/ч 1000 970
Размер куска угля, мм, не менее 6 6
Насос сетевой воды, тип KM, GRUNDFOS, WILO
Циркуляционный насос горячей воды, тип
Подпиточный насос, тип
Напряжение электрической сети, В 380 380
Подогреватель горячей воды, тип Пластинчатый
Водоподготовка, тип ПМУ, Комплексон, ВПУ, АНУ, Родомат
Теплосчетчик (отопление, ГВС), тип "Взлет"
Вентилятор дутьевой (тип/количество) ВЦ-14-46 № 2,5 с дв. 4/3000 ВЦ-14-46 №2,5 с дв. 5,5/3000
Дымосос (тип/количество) Д-6,3 дв. 5,5/1500 Д-8 дв. 15/1500
Золоуловитель ЗУ-1,1 ЗУ-1,6
Дымовая труба 500х21 500х21
Топливоподача, шлакоудаление механические механические
Цена блочно модульной котельной установки базовой комплектации, рублей 5564000 8725000
В данной таблице представлена базовая комплектация модульной котельной МКУ 5 МВт, точная комплектация и стоимость модульной котельной определяется после заполнения

опросного листа

(после заполнения отправить на электронную почту sb@kvzr.ru для обработки)

В модульную котельную через грязевой фильтр поступает сетевая вода системы отопления через обратную линию. Сетевыми насосами вода подаётся в водогрейные котлы, в которых происходит её нагрев и далее подаётся потребителю. Параметры теплоносителя 70-95 0С. Подпитка сети осуществляется исходной водой при падении давления в обратной линии и прекращается при повышении давления до 0,3 МПа. Для подпитки используется исходная вода с температурой +5 - +10°С, давлением не менее 0,3 МПа. Для исключения перебоев в водоснабжении возможна поставка бака резерва исходной или подпиточной воды. В случае выполнения котельной по двухконтурной схеме устанавливается дополнительная группа насосов котлового контура.

Водоподготовка котельной осуществляется различными способами, в зависимости от качества исходной воды. Для предварительной очистки воды от механических примесей, взвешенных абразивных частиц и защиты оборудования вода в модульную котельную подаётся через грязевой фильтр.

Отопление котельного зала модульной котельной обеспечивается тепловыделениями от котлов, газоходов, трубопроводов. Отопление бытовых помещений производится водяными радиаторами.

Вентилирование помещений модульной котельной производится системой приточно-вытяжной вентиляции с механическим побуждением. Удаление избытка воздуха из помещения производится через дефлекторы, установленные на крыше здания котельной.

В соответствии с проектом модульная котельная оборудуется внутренними сетями хозяйственно-питьевого холодного, горячего водопроводов, бытовой и производственной канализацией, и системой отопления. Для обеспечения хозяйственно-бытовых нужд в помещении котельного зала установлена сантехническая мойка с подводом холодной и горячей воды. Возможно устройство сантехнического узла.

Водоснабжение здания модульной котельной предусмотрено от проектируемого ввода холодной воды от наружной сети хозяйственно-питьевого водопровода предприятия.

Для контроля расхода исходной воды на вводе холодной воды установлен расходомер. На вводе электропитания установлен электросчётчик. На выходе теплоносителя из котельной предусмотрена установка теплосчетчика.

Степень автоматизации котельной выполняется в соответствии с проектом модульной котельной. Возможна регулировка насосного и тягодутьевого оборудования частотными приводами.

Для очистки дымовых газов устанавливаются золоуловители ЗУ. Для рассеивания продуктов сгорания угольного топлива в модульной котельной предусмотрена дымовая труба на растяжках, либо самонесущая.

Блочно модульная угольная котельная с ручной подачей топлива выполняется ручным способом с применением ручной тележки. Подача топлива в топки котлов выполняется так же ручным способом. Вне помещения котельной возможно устройство топливного склада. Для облегчения подачи топлива в котельный зал возможна поставка модульной котельной с угольным бункером (с наружной загрузкой). Загрузка угля в бункер выполняется грейфером или иным механическим способом. Шлакозолоудаление из топок котлов и помещения котельной выполняется ручным способом.

Преимущества модульной котельной установки

Основные преимущества модульной котельной установки 5 МВт является индивидуальный проект модульной котельной - изготовление блочно модульной котельной необходимой мощности для отопления и горячего водоснабжения конкретного объекта, оптимальный подбор котельного оборудования - комплектация согласовывается с заказчиком (оборудование как отечественного, так и зарубежного производства), обеспечение автономной работы от централизованных сетей теплоснабжения, возможность многократного монтажа и демонтажа котельной установки и её транспортировки, короткие сроки на монтаж и ввод в эксплуатацию модульной котельной установки.

Блочно модульная котельная установка 5 МВт включает:

По желанию заказчика модульная котельная  может быть оборудована комнатой для оператора, душевой, уборной.

Монтаж модульной котельной 5 МВт

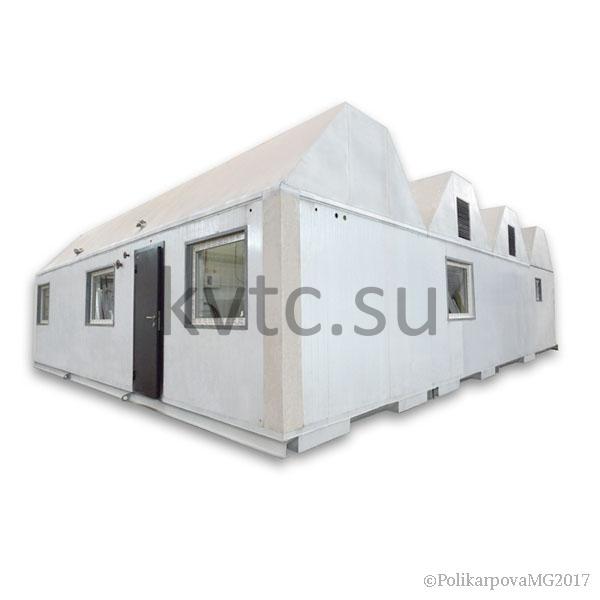

Блочно модульная котельная 5 МВт поставляется транспортабельными блок модулями максимальной заводской готовности. Оборудование котельной установлено и обвязано в пределах каждого модуля. При этом оборудование и коммуникации не демонтируют, это позволяет сразу смонтировать котельную на фундамент и приступать к эксплуатации. Блок контейнера на время перевозки зашит фальш-стеной из металла - это исключает хищение дорогостоящего оборудования.

На месте монтажа блоки модульной котельной стыкуются в одно здание с помощью болтовых соединений, стыкуются трубопроводы, электрика и разъемы комплекта контрольно-измерительных приборов и автоматики. Производится установка дымовой трубы и газоходов, подводятся коммуникации (электричество, канализация, вода).

Заказать и купить модульную котельную 5 МВт, можно предварительно связавшись с нами по телефону  +7 (913) 255-25-30, или отправить заявку на электронную почту sb-kvtc.su@mail.ru. Кроме того вы можете купить котельную в лизинг.
