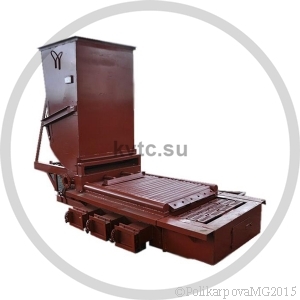

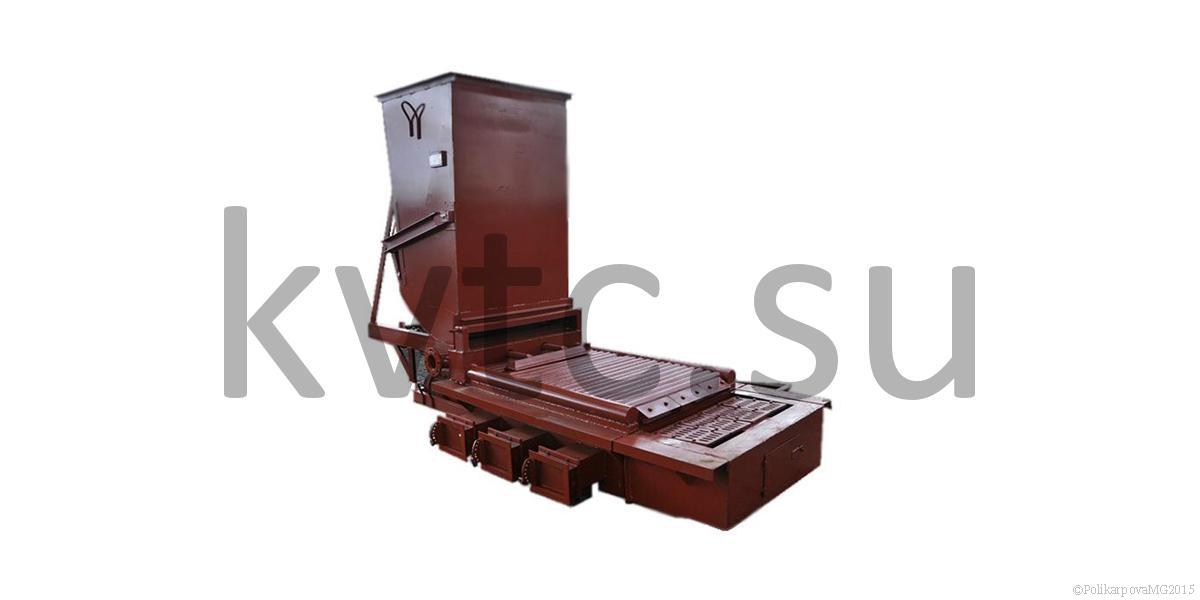

Топки ТШПМ

Механические топки с шурующей планкой ТШПМ-0,8, ТШПМ-1,45, ТШПМ-1,5, ТШПМ-2,0, ТШПМ-2,5 применяют для сжигания сортового и рядового каменного и бурого угля в отопительных котельных , небольшой производительности, которые в обязательном порядке должны быть оснащены системами механической топливоподачи и шлакозолоудаления. Зачастую для этих целей используются скребковые транспортеры ТС, УСУ, УСШ. Максимальная производительность котлов, для комплектации которых применяется эта топка, составляет: для паровых котлов 3 т/ч, для водогрейных - 3,0 МВт. Также топка с шурующей планкой ТШПМ может применяться для промышленных печей.

Процесс сжигания топлива в топках ТШПМ обеспечивается шурующей планкой, совершающей возвратно-поступательные. Продолжительность цикла хода планки устанавливается в зависимости от свойств топлива при наладочных испытаниях.

С топками ТШПМ могут работать различные марки котлов, к примеру -  КВм, Гефест, Братск, Богатырь, ДСЕ и прочие.

Технические характеристики топок ТШПМ

Наименование Топки ТШПм-0,8 Топки ТШПм-1,45 Топки ТШПм-1,5 Топки ТШПм-2,0 Топки ТШПм-2,5
Производительность топки, МВт 0,8 1,45 1,5 2,0 2,5
Вид топлива Каменный и бурый уголь
Коэффициент избытка воздуха за топкой, не более 1,6 1,4
Активная площадь колосниковой решетки, м² 0,8 1,2 1,31 1,75 2,34
Скорость движения полотна, м/ч 1,3...19,3
Давление воды для охлаждения решетки и шурующей планки, МПа (кгс/см²) 0,6 (6,0) 0,6 (6,0)
Установочная мощность, кВт 7 3
Режим работы Наладочный и автоматический

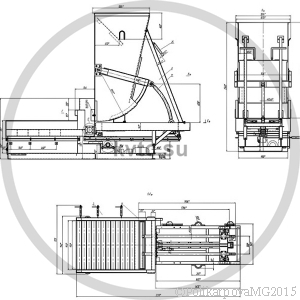

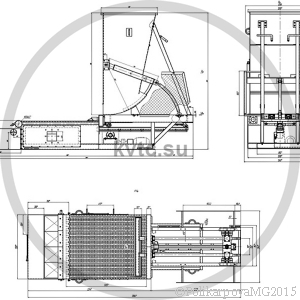

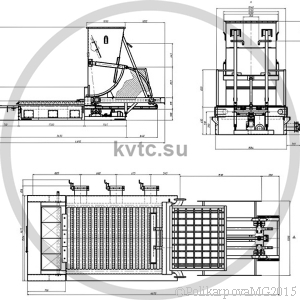

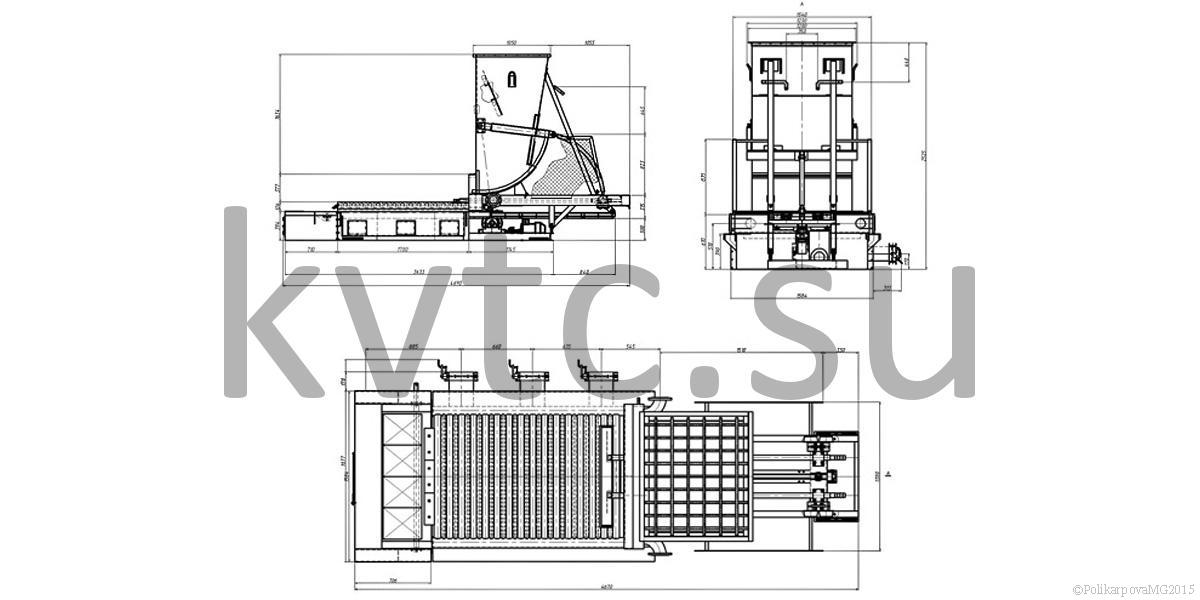

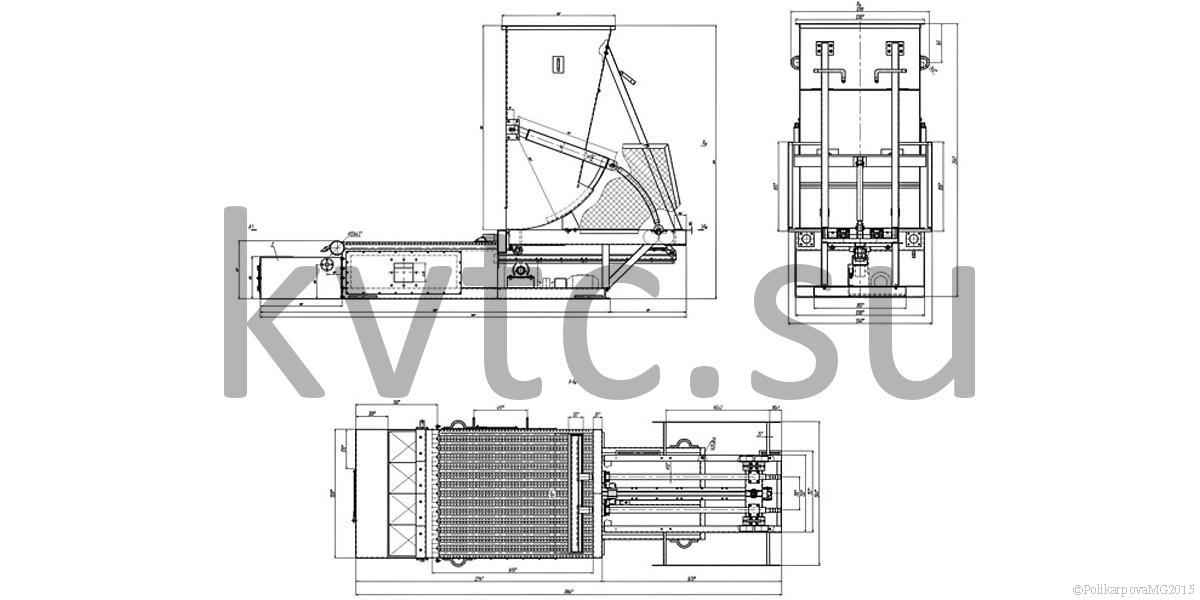

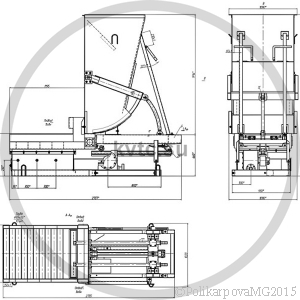

Габаритные размеры:
длина 3419 4200 4500 4500 5300
ширина (по решетке) 1180 1100 860 1180 1180
высота 2023 2700 2530 2530 2530

Масса, т, не более

1,3 1,85 1,4 1,6 2,4
Применение КВм-0,7 КВм-0,93
КВм-1,28 ШП
  КВм-1,86 КВм-2,5

Чугунные водогрейные котлы Братск, стальные водогрейные котлы прочих заводов изготовителей

Котлы водогрейные УСШВ-1-14 СП, КВ-1,6-95 Шп, УСШ-2,5-14 СП, ДСЕ-2,5-14 Шп, Гефест-1,8-95, Гефест-2,5-95, производства ОАО «Бийский котельный завод»и прочих заводов изготовителей

Применение топки

Механические топки ТШПМ с шурующей планкой предназначены для установки в механические водогрейные и отопительные стационарные котельные и модульные котельные. Они обеспечивают автоматическую подачу топлива на топочную решётку, шурование и перемещение слоя горящего топлива и сброс золы и шлака при помощи шурующей планки с электромеханическим приводом.

Топки устанавливаются в котельных с механическими транспортерами топливоподачи и шлакоудаления работают на каменном и буром угле. Мощность топок ТШПМ 0,8, 1,45, 1,5, 2,0 и 2,5 МВт. Мощность устанавливаемых котлов от 0,6 МВт до 3,0 МВт.

Конструкция топки ТШПМ

Топка состоит из топочного блока, рамы, шурующей планки (планка двигает и равномерно распределяет топливо по всей площади решетки, шурует слой горящего угля и сбрасывает золу и шлак), каретки (необходима для передачи усилия от штанги на шурующую планку), рамы привода (на которой осуществляется крепление каретки, бункера, а также концевых выключателей), привода каретки (в составе электродвигателя, редуктора, зубчатого колеса), угольного бункера (оборудован просеивающей решеткой с ячейками 100x100мм, для предотвращения попадания в бункер особо крупных кусков угля), вентилятора ВЦ (подает воздух на горение). Рама с опрокидывающимися колосниками служит для дожигания несгоревших кусочков топлива. Колосники опрокидываются под весом несгоревших кусочков угля, затем возвращаются в исходное положение при помощи противовесов и механизма поворота колосников. Рама крепится к основанию топки и снабжена люком.

Топка ТШПМ оснащается системой автоматизации, в которую входит шкаф с аппаратурой управления дутьевым вентилятором и шурующей планкой, необходимые защиты и сигнализация. При работе топки ТШПМ шурующая планка периодически (через определенные циклы, устанавливаемые с помощью реле времени при проведении наладки топки) совершает возвратно-поступательное движение. Щит управления обеспечивает защиту от перегрузки электродвигателей, дутьевого вентилятора.

Принцип работы топки ТШПМ

Топки ТШПМ устроены из следующих основных узлов: бункер топлива, секторный питатель, блок решетка, основание топки, шурующая планка, привод топки, щит управления топкой ТШПМ, вентилятор поддува ВЦ 14-46.

Топливо в бункер топки подается системой топливоподачи котельной. Бункер служит для создания запаса топлива и подачи его на решетку при помощи секторного питателя.

Секторный питатель приводится в движение тягой.

Усилие, необходимое для движения шурующей планки и секторного питателя, создается приводом топки ТШПМ.

При ходе шурующей планки вперед слой топлива, лежащий на решетке, движется волнообразно, что способствует его перемешиванию, а при обратном ходе планки часть раскаленного топлива с середины решетки перемещается к фронту, благодаря чему улучшаются условия воспламенения новых порций угля, поступающих на решетку, раскаленные частицы являются очагами воспламенения свежего топлива.

Когда планка движется назад, то топливо смещается только на 15-25% от величины сдвига в прямом направлении. Образующиеся зола и шлак сбрасываются с решетки в канал золошлакоудаления при опрокидывании поворотных колосников в задней части топки.

Движение планки регулируется автоматикой топки. Для надежного заполнения решетки топливом, а также осуществления шуровки слоя происходит чередование ходов планки на разную длину. Выбор движения планки определяется в зависимости от характеристик топлива, длины решетки и тепловой нагрузки топки.

В топках ТШПМ предусмотрены устройства независимого регулирования объема дутьевого воздуха по зонам горения, подаваемого вентилятором под решетку и подача вторичного воздуха в зону горения над решеткой. Диапазон регулирования мощности топок обеспечивается изменением интервала времени между циклами хода шурующей планки и объема подачи дутьевого воздуха в зоны горения топлива.

При прекращении подачи электроэнергии и отклонениях от допустимых значений давления, температуры воды на выходе из котла, разрежения в топочной камере, автоматика безопасности обеспечивает отключение дутьевого вентилятора, автоматической подачи топлива и включение светозвуковой сигнализации.

Комплект поставки топок ТШПМ

Блок топочный ТШПМ в сборе с рамой опорной, каретка, привод, планка шурующая, угольный бункер, коллектор вторичного дутья, решетки ограждения, запорная арматура, приборы КИП, щит автоматики, вентилятор поодува, паспорт и инструкция по эксплуатации топок ТШПМ.

Производим запасные части топок ТШПМ, а также водогрейные котлы, устанавливаемые на топки ТШПМ.

Заказать и купить топки ТШПМ, можно предварительно связавшись с нами по телефону +7 (913) 255-25-30, или отправить заявку на электронную почту sb-kvtc.su@mail.ru с указанием заинтересовавших Вас моделей котлов.
